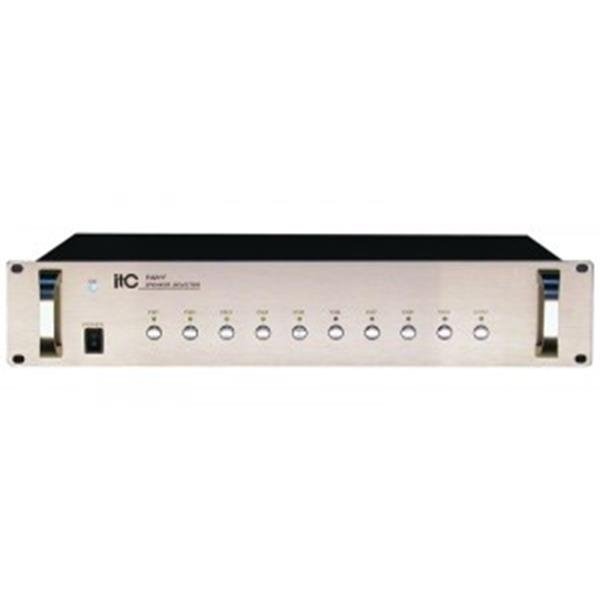

Автоматический селектор T-6217

Селектор зон ITC ESCORT T-6217 входит в состав системы оповещения ITC-ESCORT и используется для построения систем автоматического аварийного оповещения и музыкальной трансляции на базе дополнительного оборудования. Данный блок предназначен для коммутации (подключения) 100В выходов усилителей к нужной линии громкоговорителей. К данному блоку может быть подключено до 8-ми усилителей мощности (4 музыкальных и 4 аварийных). Мощность каждого усилителя не должна превышать 1500Вт. К выходу данного блока может быть подключено до 10-ти линий громкоговорителей, мощность каждой из которых не должна превышать 1000Вт.
Блок ITC ESCORT T-6217 может работать в 3-х режимах (название режимов условно): музыкальный, аварийный, комбинированный.
В музыкальном режиме усилители подключаются к музыкальным входам A,B,C,D блока. Выход усилителя коммутируется с нужной линии громкоговорителей, путем нажатия кнопок на передней панели блока.
В аварийном режиме (второй) усилители подключается к аварийным входам A,B,C,D блока ITC ESCORT T-6217. Выходы усилителей коммутируется с нужной линии громкоговорителей, путем подачи управляющего сухого контакта на аварийный вход блока.
Комбинированный режим, объединяет два первых режима. Для этого музыкальные входы A,B,C,D соединяются параллельно с аварийными входами A,B,C,D (А-А, В-В и тд). Вариант одновременного использования 2-х групп усилителей позволяет реализовать т.н. "вариант не отключаемой музыкальной трансляции". В этом варианте, например, объявление с микрофонной консоли в одни зоны, не прерывает музыкальной трансляции в других зонах.
При использовании одного усилителя, он подключается одновременно ко всем входам.
Питание ITC ESCORT T-6217 осуществляется от переменного напряжения 220В. Конструктивно блок выполнен в рэковом 19-дюймовом корпусе, предназначенном для монтажа в стандартный электротехнический шкаф.
