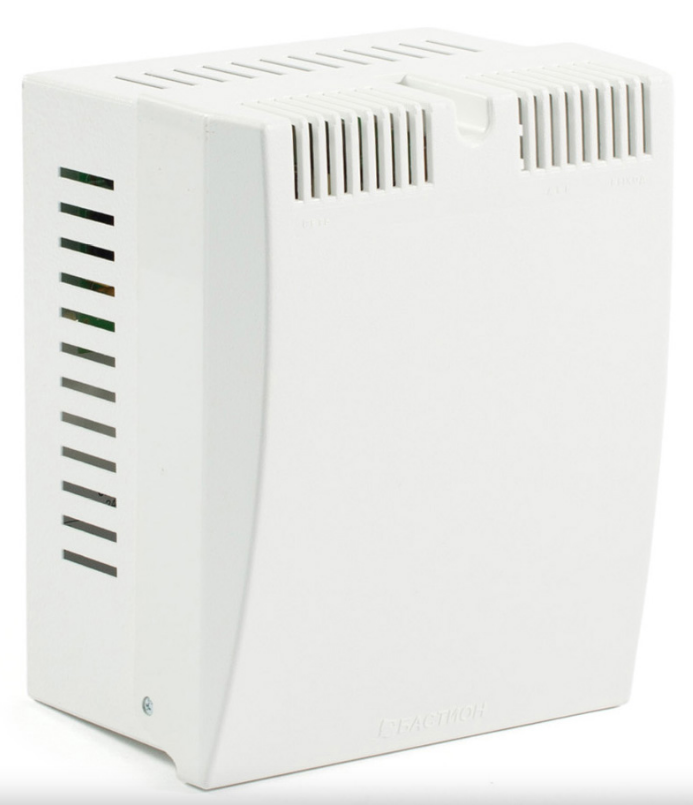

Блок бесперебойного питания ББП РАПАН-24/3

7 070 ₽

Источник вторичного электропитания резервированный РАПАН-24/3 предназначен для обеспечения бесперебойным питанием систем охранно-пожарной сигнализации, систем видеонаблюдения и других потребителей с номинальным напряжением питания 24 В постоянного тока и токами потребления 3 А, а также резервного электропитания устройств с токами потребления до 3,5 А.

РАПАН-24/3 служит для электропитания нагрузки от сети, при её наличии, и от аккумуляторной батареи в отсутствии сети. Изделие рассчитано на круглосуточный режим работы и предназначено для эксплуатации в закрытых помещениях.

Особенности ББП РАПАН-24/3

световая индикация наличия напряжения электрической сети;
световая индикация наличия выходного напряжения;
питание нагрузки стабилизированным напряжением согласно п. 2 таблицы при наличии напряжения в электрической сети, режим «Основной»;
резервное питание нагрузки постоянным напряжением согласно п. 2 таблицы (режим «РЕЗЕРВ»);
автоматический переход на резервное питание от АКБ при отключении электрической сети;
контроль наличия АКБ;
оптимальный заряд АКБ при наличии напряжения в электрической сети, согласно п. 4 таблицы;
защита АКБ от глубокого разряда;
защита от переполюсовки клемм АКБ;
электронная защита от короткого замыкания клемм АКБ;
защита от короткого замыкания на выходе с отключением выходного напряжения;
автоматическое восстановление выходного напряжения после устранения причины замыкания в режиме «ОСНОВНОЙ»;
защита нагрузки от аварии изделия;
выдача информационного сообщений «НАЛИЧИЕ СЕТИ» посредством переключения контактов реле;
режим «ХОЛОДНЫЙ ПУСК» позволяет автоматически восстановить работоспособность изделия при подключении исправной и заряженной АКБ в режиме «РЕЗЕРВ».

Технические характеристики ББП РАПАН-24/3

1	Напряжение питающей сети 220 В, частотой 50±1 Гц с пределами изменения, В		175…245
2	Выходное напряжение постоянного тока (Как при наличии, так и при отсутствии напряжения сети), В		20…28*
3	Номинальный ток нагрузки, А		0…2,5
4	Ток заряда АКБ стабилизированный, А		0,45…0,65
5	Максимальный ток нагрузки в режиме «ОСНОВНОЙ» при заряженной АКБ, кратковременно (5 сек.), А		3,5
	ВНИМАНИЕ! Длительное потребление тока более 3 А недопустимо
6	Величина напряжения на АКБ, при котором происходит автоматическое отключение нагрузки для предотвращения глубокого разряда АКБ в режиме «РЕЗЕРВ», В		21…22
7	Величина напряжения пульсаций с удвоенной частотой сети (от пика до пика) при номинальном токе нагрузки, мВ, не более		40
8	Мощность, потребляемая изделием от сети без нагрузки и АКБ, ВА, не более		5
9	Тип АКБ: герметичные свинцово-кислотные необслуживаемые, номинальным напряжением 12 В
10	Рекомендуемая ёмкость АКБ, Ач		7-12
11	Количество АКБ, шт.		2
12	Характеристики релейного выхода	напряжение, В, не более	60
		ток, мА, не более	50
13	Сечение провода, зажимаемого в клеммах колодок, мм2, не более	«ВЫХОД» и «НАЛИЧИЕ СЕТИ»	1,5
		«СЕТЬ»	2,5
14	Габаритные размеры ШхГхВ, не более, мм	без упаковки	333х240х134
		в упаковке	350х247х140
15	Масса, НЕТТО (БРУТТО), кг, не более		1,0 (1,3)
16	Диапазон рабочих температур, °С		-10…+40
17	Относительная влажность воздуха при 25 °С, %, не более		95
	ВНИМАНИЕ! Не допускается наличия в воздухе токопроводящей пыли и паров агрессивных веществ (кислот, щелочей и т. п.)
18	Степень защиты оболочкой по ГОСТ 14254-96		IP20

Производитель	Бастион
