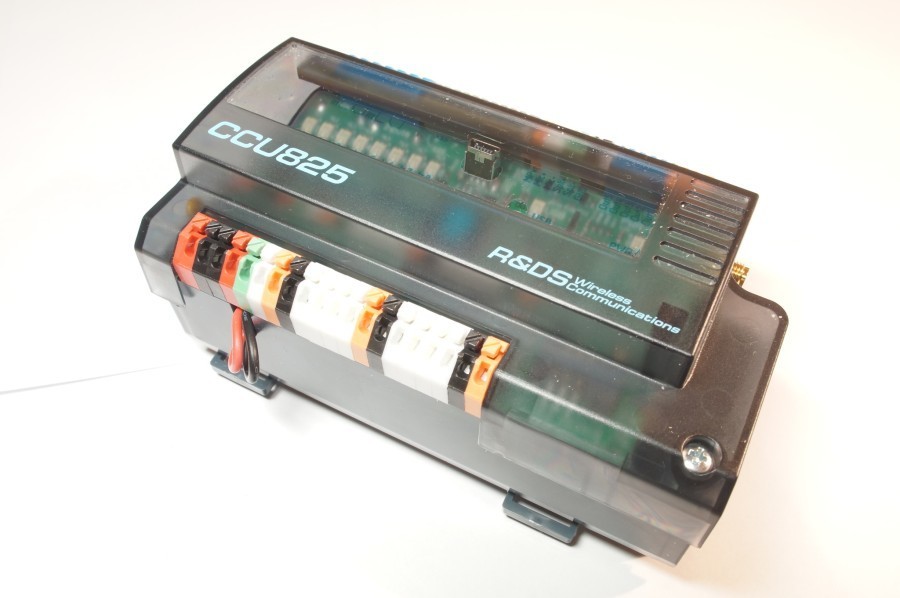

GSM - сигнализация, 16 универсальных аналогово-дискретных входа, 2 реле (6А/30В), 5 выходов типа открытый коллектор (0,1А/15В). Подключение НЗ/НР датчиков и датчиков питающихся по шлейфу, 8 телефонных номеров для оповещения (SMS, звонок) и управления, постановка/снятие на охрану ключами ТМ (до 32 шт.), кнопкой. 4 раздела с отдельной постановкой и снятием. Доп. режим охраны ЗАЩИТА для охраны периметра. В КОМПЛЕКТЕ: выносная антенна (3м), блок питания
Технические особенности.
1.Напряжение питания: 15В (-5% +5%).
2.Ток потребления при напряжении питания 15В: в режиме ожидания 32мА, во время соединения 70мА.
3.В состав контроллера входит GSM модуль (EGSM900/1800 Mhz).Класс 4 (2Вт./900МГц). Класс 1 (1Вт./1800МГц).
4.Разъем подключения антенны типа SMA.
5.Контроллер имеет встроенное зарядное устройство резервного аккумулятора, в качестве которого может использоваться:
-Компактный литий-фосфатный LiFePO4 - 12В; 1,3 А/час, устанавливаемый в корпусе контроллера под электронной платой;
-Свинцово-кислотный аккумулятор 12В/(3,5A/ч-7A/ч.), устанавливаемый вне корпуса.
При отсутствии внешнего напряжения питания, контроллер переходит на питание от резервного аккумулятора. Встроенная схема защиты аккумулятора от глубокого разряда, с порогом аппаратного отключения в 10,5В, автоматически выключит устройство для сохранения ресурса АКБ.
6.Шестнадцать аналогово-цифровых входов контроллера (In1-In16) могут быть настроены «аппаратно» для следующих целей:
-измерения напряжения в диапазоне от 0В до 10В;
-работы с дискретными датчиками с любым типом выхода;
-работы с пожарными и другими датчиками с «питанием по шлейфу»;
-снятия показаний с датчиков с типом выхода «4-20мА» при использовании внешнего резистора;
-снятия показаний температуры с датчика RTD-02.
7.Два реле с перекидным контактом позволяют коммутировать нагрузку 6А, =30В.
8.Пять выходов (Out1-Out5) типа "открытый коллектор", нагрузка 100мA/15В.
9.Ограниченный по току выход Ext Pwr (200мА) для питания внешних датчиков или катушек внешнего реле. Напряжение на выходе составляет 15В при питании от адаптера или соответствует напряжению аккумулятора при отсутствии внешнего питания.
10.Разъем USB-mini для подключения к компьютеру по USB, для программирования параметров и режимов работы контроллера. Для подключения используется кабель USB A - mini B.
11.Контроллер имеет возможность подключения внешней кнопки или контактора для считывания ключа TouchMemory для изменения режима "ОХРАНА/НАБЛЮДЕНИЕ/ЗАЩИТА". Клемма Arm In.
12.Внешний светодиод "ARM" или световой маяк, позволяющий наблюдать режим контроллера, может быть подключен к выходу Arm Out. Максимальный ток выхода составляет 100мА. Для ограничения выходного тока может потребоваться дополнительный резистор.
Не подключайте светодиод напрямую без ограничительного сопротивления, это может повредить устройство!!!
Производитель | RADS Electronics |
