Электро Люминесцентный Визуализатор Идентификационных Номеров (ЭЛВИН) Комплектация №1

Производитель: Различные производители
В наличии
Оптовая цена: 66 400 ₽ (В том числе НДС)

Электро Люминесцентный Визуализатор Идентификационных Номеров, предназначен для проверки маркировочных обозначений на узлах и деталях автомототранспортных средств. Может быть использован в подразделениях дорожной инспекции для контроля изменений идентификационных номеров (VIN)). Важной особенностью является то, что прибор позволяет проводить быстрый визуальный экспресс-анализ состояния VIN, непосредственно на контролируемом объекте, без применения дополнительного оборудования и проведения промежуточных операций. Принцип действия Принцип действия прибора основан на создании межу прозрачным электродом и обследуемой поверхностью изделия из электропроводящего материала переменного электрического поля. Среднее значение напряженности поля определяется толщиной диэлектрического покрытия на изделии и обеспечивает фоновый уровень яркости свечения слоя электролюминофора, размещенного между прозрачным электродом и обследуемой поверхностью. В точках поверхности, где происходит поднятие рельефа, напряженность электрического поля возрастает, что вызывает увеличение яркости свечения электролюминофора, и наоборот: понижение рельефа приводит к уменьшению яркости свечения, вплоть до полного его исчезновения. Таким образом, изображение учетного номера на кузове автомобиля будет выглядеть в виде темных цифр на фоне светящегося экрана. Методика работы с прибором определяется принципом его действия и позволяет выявлять зашпаклеванные места маркировочной площадки и элементы символов первичной (подлинной) заводской маркировки. Кроме того, прибором могут быть обнаружены следы механической обработки металла (уничтожения первичной маркировки) такие как: следы абразива, зачеканивание и.т.д., а так же следы сварных швов при вваривании поддельной части детали с маркировочной площадкой. Для обследования участков маркировочной площадки электролюминесцентный преобразователь следует разместить на плоскости панели с нанесенной маркировкой. Далее следует сравнить маркировку, видимую непосредственно, с изображением на электролюминесцентном экране. Наличие дополнительных темных линий на светящемся экране свидетельствует о наличии скрытых элементов маркировки. Изменения толщины лакокрасочного покрытия на обследуемом изделии приводит к изменению яркости свечения электролюминесцентного экрана. Уменьшение толщины вызывает увеличение яркости, а увеличение толщины уменьшение яркости свечения. Граница между участками поверхности с различной толщиной покрытия будет выглядеть на экране как граница межу участками с разной яркостью свечения. В комплект прибора входит контрольный образец для проверки работоспособности индикатора. Он выполнен по технологии производства печатных плат и имитирует возможные варианты подделки учетных номеров. При установке преобразователя на отдельные элементы маркировки на экране можно увидеть скрытые элементы маркировки. В верхней части рисунка приведена видимая маркировка, а в нижней - скрытая.

Достоинства

  • Наглядность и оперативность проверки, непосредственное наблюдение результата  в процессе проверки;
  • Выявление признаков подделки  не только стальных кузовов, но и кузовов из сплавов алюминия; (модельный ряд автомобилей AUDI и др.);
  • Проверка в труднодоступных местах, неограниченная площадь проверки;
  • Непрерывная работа в течении неограниченного времени;
  • Ударопрочный датчик;
  • Простота использования -отсутствует необходимость настройки, калибровки;
  • Мгновенная готовность к работе после включения;
  • Мобильность, малые размеры (комплект умещается в одной руке);
  • Отсутствие необходимости в расходных материалах;
  • Широкий диапазон рабочих температур;
  • Надежность, эргономичность.

Комплектации

Комплектация №1 (стандартная)

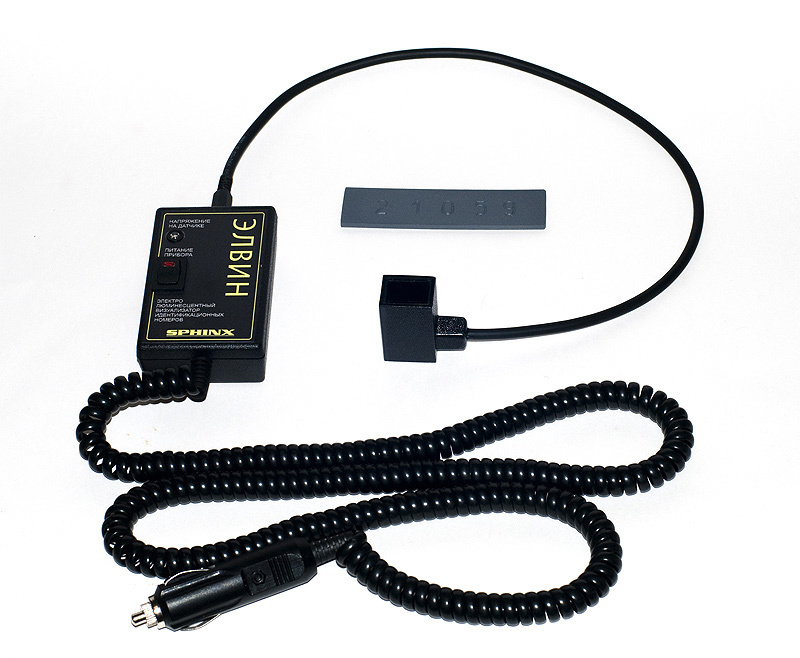

  • Прибор с датчиком, с жестко закрепленным кабелем и штекером для питания от прикуривателя (12В.);
  • Чемодан для хранения и транспортировки;
  • Паспорт;
  • Светодиодный фонарь.

ЭЛВИН (стандартная комплектация) - Основные технические характеристики

Максимальный фиксированный зазор за счёт не проводящего покрытия - 0,3 мм;

Разрещающая способность равна толщине покрытия;

Питание индикатора осуществляется от бортовой батареи аккумуляторов 12 В, сетевого адаптера или аккумуляторного блока (в зависимости от комплектации);

Средний ток, потребляемый прибором от источника питания - 150 мА;

Время установления рабочего режима после включения прибора не превышает 10с;

Время непрерывной работы - не ограничено;

Прибор устойчиво работает при следующих условиях:

температура воздуха от -20оС до +40оС;

относительная влажность 80% при + 25оС;

атмосферное давление от 84 до 106,5 кПа.

Комплектация №2 (расширенная)

  • Прибор с датчиком;
  • Кабель для питания от прикуривателя (12В.);
  • Кабель для питания от 220 В (50Гц);
  • Аккумуляторный блок;
  • Блок питания для подзарядки;
  • Чемодан для хранения и транспортировки;
  • Паспорт;
  • Светодиодный фонарь

ЭЛВИН (расширенная комплектация) - Основные технические характеристики

Максимальный фиксированный зазор за счёт не проводящего покрытия - 0,3 мм;

Разрещающая способность равна толщине покрытия;

Питание индикатора осуществляется от бортовой батареи аккумуляторов 12 В, сетевого адаптера или аккумуляторного блока (в зависимости от комплектации);

Средний ток, потребляемый прибором от источника питания - 150 мА;

Время установления рабочего режима после включения прибора не превышает 10с;

Время непрерывной работы - не ограничено;

Прибор устойчиво работает при следующих условиях:

температура воздуха от -20оС до +40оС;

относительная влажность 80% при + 25оС;

атмосферное давление от 84 до 106,5 кПа.

Тип исполнения Ручной
Производитель Различные производители
