Грозозащита для видеокамер SG-Cam

Снято с производства

11 100 ₽

TFortis SG-Cam – устройство грозозащиты предназначено для обеспечения защиты видеокамер по порту Ethernet от помех большой энергии, наведенных мощными грозовыми разрядами.

TFortis SG-Cam рекомендуется применять совместно с устройством грозозащиты для коммутаторов TFortis SG-Switch.

Рисунок 1. Типовая схема применения

Особенности

Высокий уровень защиты от грозовых помех.
Всепогодное исполнение (корпус IP67).
Работа в широком диапазоне температур (от -55°С до +80°С).
Размещение кабеля от видеокамеры в корпусе грозозащиты.
Кронштейн для установки на опору или на стену.
Поддержка Fast/Gigabit Ethernet.
Поддержка PoE/PoE+ (IEEE802.3af/at), включая PoE 60Вт.
Удобный визуальный контроль целостности компонентов.

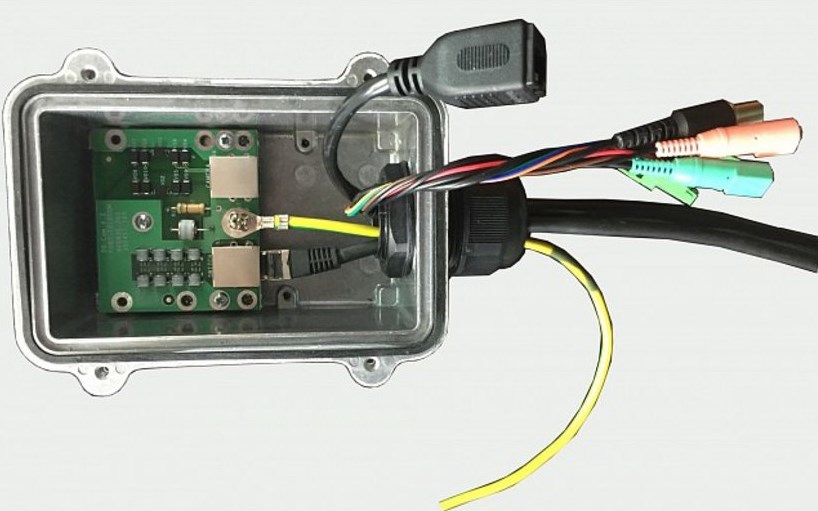

Устройство SG-Cam выполнено в металлическом корпусе с защитой от пыли и влаги IP67. Устройство имеет гермоввод со специальной резиновой втулкой, через которую осуществляется ввод сразу трех кабелей:

Ethernet кабель от коммутатора,
Ethernet кабель видеокамеры,
кабель заземления.

Внутреннее пространство SG-Cam имеет достаточный объем, чтобы уложить в нем избыток кабеля, идущий от видеокамеры.

Применение одного крупного гермоввода со специальной резиновой втулкой позволяет завести RJ45 розетку камеры внутрь устройства грозозащиты, не отрезая розетку камеры (сохранив гарантию производителя видеокамеры).

Общие характеристики
Способ передачи питания		IEEE802.3af/at (до 60Вт)
Способ передачи данных		10/100/1000Base-T
Степень защиты от пыли и влаги		IP67
Рабочая температура, °C		-55...+80
Размеры, мм		220х120х90
Масса, кг		< 2

Характеристики по ГОСТ IEC 61643-21 - 2014
Защищаемые пары		(1-2), (3-6), (4-5), (7-8)	(1,2-3,6), (4,5-7,8)
Номинальное рабочее напряжение, DC	Uо	6В	48В
Макс. длительное рабочее напряжение, DC	Uс	9В	57В
Номинальный ток (постоянный)	IL		600мА+600мА
линия-земля
С2 Номинальный разрядный ток (8/20)	In	1 кА
(С2 - 2 кВ/ 1 кА) Уровень напряжения защиты при In	Up	< 450 В
C3 Уровень напряжения защиты при 1 кВ/мкс	Up	< 600 В
Время срабатывания	tA	< 100 нс
Паразитная емкость	С	< 1 пФ
линия-линия
Защищаемые пары		(1-2), (3-6), (4-5), (7-8)	(1,2-3,6), (4,5-7,8)
С2 Номинальный разрядный ток (8/20)	In	200 А	200 А
(В2 - 1 кВ/ 25 А) Уровень напряжения защиты при In	Up	< 15 В	< 75 В
С3 Уровень напряжения защиты при 1 кВ/мкс	Up	< 20 В	< 85 В
Время срабатывания	tA	<1 нc	<1 нc
Паразитная емкость	С	< 25 пФ	< 25 пФ

Полоса частот		250 МГц
Потери при вводе		< 3 дБ (до 250 МГц)
Перекрестная наводка на передающем конце		< 35 дБ (до 250 МГц)

Производитель	TFortis
