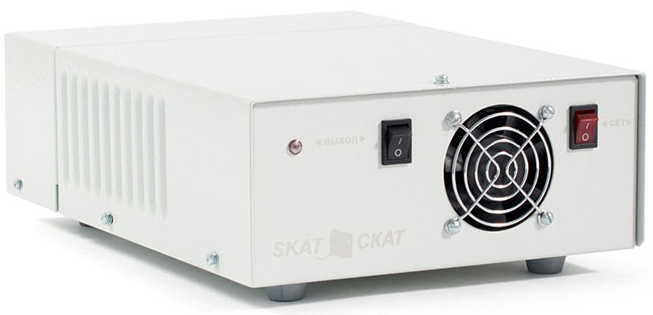

Источник бесперебойного питания СКАТ-1200Т исп.12/20

32 290 ₽

Предназначен для питания систем связи, телекоммуникационного оборудования и других потребителей с напряжением в цепях питания 12 В и постоянным током до 20 А. Используется как источник резервного питания и зарядное устройство для свинцово-кислотных АКБ номинальным напряжением 12 В и ёмкостью 17...250 Ач. Имеет три выхода с суммарным током до 12 А (при наличии сети и без АКБ). При подключённой АКБ в основном и резервном режимах питает нагрузку суммарным током до 20 А.

Особенности СКАТ-1200Т исп.12/20

световая индикация наличия напряжения электрической сети;
световая индикация наличия выходного напряжения;
питание нагрузки стабилизированным напряжением постоянного тока согласно п.2 таблицы и суммарным током потребления по трём выходам, включая ток заряда аккумуляторной батареи, не более 12 А при наличии напряжения в электрической сети, режим «Основной»;
автоматический переход на резервное питание от АКБ при снижении напряжения электрической сети ниже допустимого уровня п.1 таблицы или при отключении электрической сети, режим «РЕЗЕРВ»;
резервное питание нагрузки постоянным напряжением согласно п.2 таблицы, с суммарным током потребления по трём выходам не более 20 А;
оптимальный заряд АКБ при наличии напряжения в электрической сети, режим «ОСНОВНОЙ» согласно п.6 таблицы;
ограничение тока заряда АКБ (п.6 таблицы) и возможность выбора одного из тр1х значений тока ограничения;
температурная компенсация напряжения заряда АКБ;
защита АКБ от глубокого разряда;
подогрев АКБ при отрицательных температурах окружающей среды с помощью нагревательного элемента (в комплект поставки не входит) номинальной мощностью потребления не более 60 Вт и номинальным напряжением питания 12 В постоянного тока;
возможность увеличения времени резервного питания (при использовании СКАТ-1200Т исп.12/20 в качестве источника резервного питания) резервируемых источников питания, оснащённых специальным входом для подключения источника резервного питания;
электронная защита от короткого замыкания клемм АКБ;
защита изделия от переполюсовки клемм АКБ;
защита изделия от короткого замыкания на выходе;
защита АКБ от короткого замыкания на выходе;
защита питающей сети 220 В от короткого замыкания в изделии;
электронная защита от перегрева изделия (если встроенный вентилятор не в состоянии обеспечить необходимое охлаждение). При этом изделие переходит в режим резервного питания до понижения его температуры ниже заданного значения;
защита от аварийного повышения выходного напряжения посредством автоматического выключения изделия;
управление внешними устройствами автоматики (или подключение внешних цепей индикации) посредством выходов типа «открытый коллектор».

Технические характеристики СКАТ-1200Т исп.12/20

1	Напряжение питающей сети ~220 В, частотой 50±1 Гц с пределами изменения, В		180…250
2	Выходное напряжение постоянного тока, В	при наличии напряжения сети ~220 В, режим «ОСНОВНОЙ» и температуре окружающей среды 25°C	12,9…13,2
		при отсутствии напряжения сети ~220 В, режим «РЕЗЕРВ»	9,8…12,1
3	Ток нагрузки (суммарный по выходам «Выход 1,2,3»), A, не более	при наличии сети ~220 В, режим ОСНОВНОЙ», включая ток заряда АКБ	12 *
		от АКБ, режим «РЕЗЕРВ»	20
4	Напряжение заряда АКБ при наличии сетевого напряжения и температуре окружающей среды 25°C, В		13,6…13,7
5	Коэффициент термокомпенсации напряжения заряда АКБ, -мВ/ °C		-18…20 **
6	Ограничение тока заряда АКБ (устанавливается перемычкой), А		3; 6; 12
7	Ток, потребляемый изделием от АКБ в режиме «РЕЗЕРВ» без нагрузки, мА, не более		100
8	Величина напряжения на АКБ, при котором индикатор «Выход» начинает мигать 1 раз в 1 сек. в режиме «Резерв», В		11,2…10,5
9	Величина напряжения на АКБ, при котором происходит автоматическое отключение нагрузки для предотвращения глубокого разряда АКБ в режиме «РЕЗЕРВ», В		10,8…10,5
10	Величина напряжения пульсаций с удвоенной частотой сети (от пика до пика) при номинальном токе нагрузки, мВ, не более		100
11	Мощность, потребляемая изделием от сети без нагрузки и АКБ, ВА, не более		14,0
12	Тип АКБ: герметичные свинцово-кислотные необслуживаемые, номинальным напряжением 12 В
13	Рекомендуемая ёмкость АКБ, Ач		17—250***
14	Количество АКБ, шт.		1
15	Характеристики выходов в формате «открытый коллектор»	напряжение, не более, В	30
		ток, не более, А	0,5
16	Максимальное сечение провода, зажимаемого в клеммах колодок, мм², не более	«СЕТЬ», «Выход 1, 2 и 3», «АКБ», «измерительный выход»	4
		«открытый коллектор» и «термодатчик»	1
17	Габаритные размеры ШхГхВ, не более, мм	без упаковки	213х101х295
		в упаковке	335х115х335
18	Масса, НЕТТО (БРУТТО), кг, не более		3,1 (3,8)
19	Диапазон рабочих температур, °С		-10…+40
20	Относительная влажность воздуха при 25°С, %, не более		90
21	Степень защиты оболочкой по ГОСТ 14254-96		IP20

Производитель	Бастион
