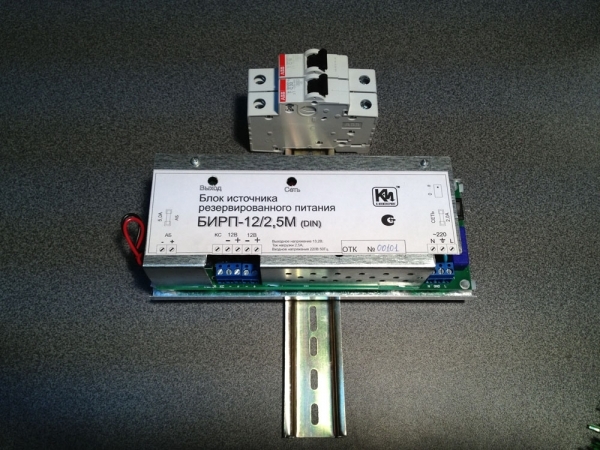

Источник вторичного электропитания резервированный с креплением на DIN рейку БИРП-12/2,5М (DIN)

5 500 ₽

Крепление на DIN рейку 35мм
Информационный выход «Контроль сети»
Автоматическая защита от перегрузки и от короткого замыкания
Защита от неправильного подключения АБ (переполюсовка)
Защита АБ от глубокого разряда
Защита от превышения выходного напряжения
Сетевой выключатель

Стабилизатор канала нагрузки БИРП-12/2,5М (DIN) обеспечивает выходную мощность до 30Вт в широком сетевом диапазоне благодаря применению высокоэффективного первичного AC-DC преобразователя.

Вторичный DC-DC преобразователь с расширенным комплексом защит обеспечивает стабильное выходное напряжение 13,2В и защищает нагрузку от импульсов и всплесков сетевого напряжения.

При отключении сетевого напряжения БИРП-12/2,5М (DIN) обеспечивает питание нагрузки от резервного источника электропитания – аккумуляторной батареи. Продолжительность автономной работы зависит от емкости подключенной аккумуляторной батареи. При использовании аккумуляторной батареи емкостью 14Ач и номинальной выходной мощности продолжительность автономной работы составляет 4,5 часа.

Независимый канал заряда обеспечивает восстановление ресурса аккумуляторной батареи после восстановления сетевого напряжения.

Конструкция

Вся электронная часть БИРП-12/2,5М (DIN) смонтирована на единой печатной плате и закреплена на стальной несущей панели.
На панели расположены адаптеры для крепления блока к стандартной DIN рейке шириной 35мм. При этом предусмотрена возможность крепления блока, как в вертикальном, так и в горизонтальном положениях.
Для удобства обслуживания доступ к сетевому выключателю и предохранителям обеспечен с лицевой стороны блока.
Для обеспечения требований электробезопасности блок имеет металлический защитный кожух и клемму заземления.

Материалы

Несущая панель и кожух блока выполнены из оцинкованной стали толщиной 0,8 и 0,5 мм соответственно.

Информативность

Визуальная индикация
о наличии напряжения основного источника электропитания — индикатор красного цвета «Сеть».
о наличии выходного напряжения – индикатор зеленого цвета «Выход»

Передача информации во внешние цепи:
о наличии напряжения основного источника электропитания — выход «контроль сети (КС)»

Эксплуатация

Блок рассчитан на эксплуатацию в закрытых помещениях с параметрами окружающей среды:
диапазон температур от +5°С до +40°С;
относительная влажность до 95%
атмосферное давление от 84 до 106,7 кПа.
Гарантийный срок эксплуатации — 36 месяцев.
Срок службы — 10 лет.

DIN рейка не входит в комплект

Напряжение на выходе канала нагрузки, В (при работе от основного источника)	13,2+/-0,2
Напряжение на выходе канала нагрузки, В (при работе от резервного источника)	10,0-13,20
Номинальный ток нагрузки, А (в диапазоне 198÷242 В)	2,5
Максимальный кратковременный ток нагрузки, А (180 сек)	3,0
Основной источник электропитания	Сеть переменного тока 220В (50±1)Гц
Пульсация выходного напряжения, мВ	50
Диапазон допустимых отклонений сетевого напряжения, В	150-265
Потребляемая мощность при номинальных выходных параметрах, Вт, не более	55
Емкость устанавливаемой АБ, Ач	14 (7+7)
Время работы в резерве при номинальной нагрузке, ч	2,0-2,5
Время полного восстановления ресурса АБ, ч	22 (для двух АКБ по 7 Ач)
Напряжение защитного отключения АБ, В	10,0-11,0
Параметры выходов «КС» «КБ»	«открытый коллектор», 30В, 50мА макс.
Резервный источник электропитания	Свинцово-кислотная необслуживаемая герметичная аккумуляторная батарея (АБ), (12,6+/-0,6)В CEI IEC1056-1
Степень защиты оболочкой по ГОСТ 14254-96	IP 10
Габариты, мм	190х90х80
Масса (без АБ), кг	1

Производитель	К-Инженеринг
