Извещатель дымовой ИПДЛ-52М (ИП 212-52М) (8-80 м)

Оптико-электронные линейные пожарные извещатели ИВС-сигналспецавтоматика ИПДЛ-52М (ИП 212-52М) предназначены для обнаружения дыма и применяются для защиты помещений, имеющих большую площадь, большую протяженность или большую высоту потолков. Извещатели ИП212-52М являются однопозиционными извещатели.

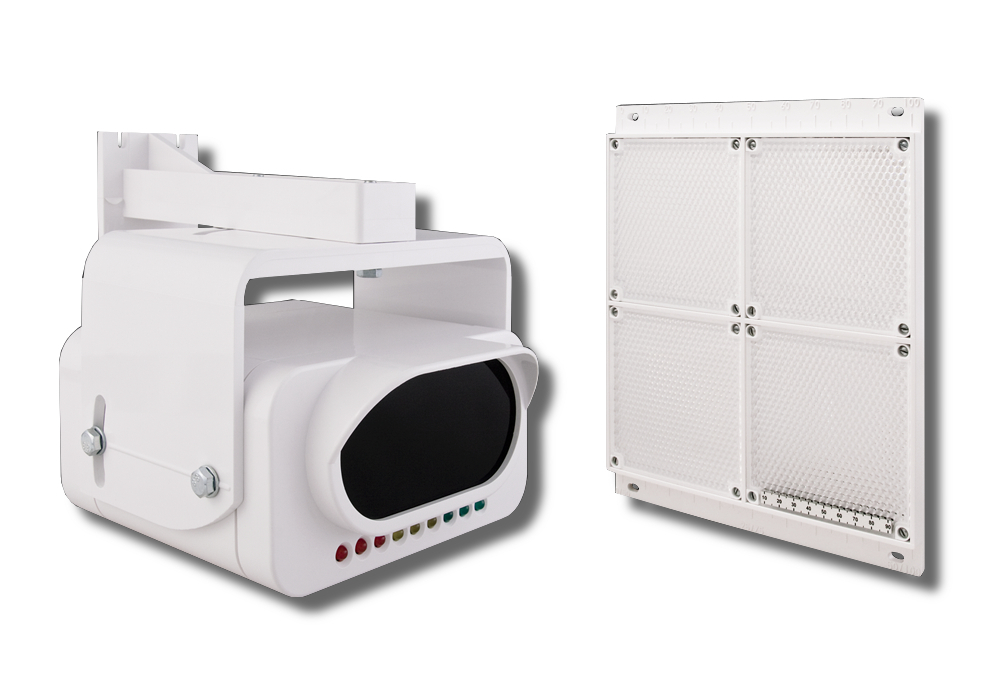

ИП212-52М – однопозиционные линейные извещатели, состоящие из приемо-передатчика и рефлектора отражателя. В приемо-передатчике оптические каналы разнесены и изолированы в двухкамерной оптической системе.

В качестве рефлектора-отражателя в ИП212-52М используется высокоэффективный катафот (световозвращатель), способный выполнять свои функции даже при отклонении его поверхности относительно оптического луча на ±10 - 15 градусов.

С тыльной стороны корпуса приемо-передатчика расположены клеммные колодки для внешний подключений, а также программный переключатель тактики работы извещателя.

В составе извещателей ИП212-52М имеются выносные устройства УВ-ПРД-ПРМ.

Принцип действия

Принцип действия извещателей построен на свойстве уменьшения мощности оптического луча, прошедшего через задымленную среду. Передатчик извещателя формирует периодически-повторяющиеся пачки инфракрасных импульсов.

Существенным отличием в работе двухпозиционных и однопозиционных извещателей является то, что в первом случае оптический луч один раз преодолевает контролируемое пространство, а во втором случае ему необходимо это сделать дважды. В результате ослабление принимаемого сигнала для одной и той же задымленности для второго случая будет значительно больше, что позволяет устанавливать гарантированно-различимые пороги срабатывания с меньшим интервалом. В зависимости от размеров защищаемого помещения или других особенностей применения в ИП212-52М могут быть установлены четыре порога срабатывания (50%, 40%, 30% и 20%).

Потребление извещателей минимизировано за счет применения оригинальных решений по синхронизации работы приемника и передатчика (для ИП212-52М – не более 1,5 мА), что позволяет применять их с приемно-контрольными приборами в двухпроводном включении. Извещатели ИП212-52М позволяют включать в шлейфы практически любых охранно-пожарных приборов как со знакопеременным, так и с однополярным напряжением.

В ИП212-52М всегда используется только режим принудительной синхронизации (по умолчанию как многократно более помехоустойчивый).

Технические характеристики ИВС-сигналспецавтоматика ИПДЛ-52М (ИП 212-52М)

• Единица измерения: 1 шт
• Габариты (мм): 140x135x70
• Масса (кг): 0.40
• Устанавливаемые пороги срабатывания: для ИП212-52М 20%, 30%, 40%, 50%
• Диапазон контролируемых расстояний от 8 до 100 м
• Максимальная ширина защищаемого одним извещателем пространства не более 9 м
• Площадь помещения, защищаемая одним извещателем не более 900 м2
• Напряжение питания извещателей (приемника, передатчика и приемо-передатчика) от 10 до 30 В
• Ток, потребляемый извещателями в режиме «Норма»: ИП212-52М не более 1,5 мА
• Ток, потребляемый передатчиком при питании от отдельного источника (в любом режиме работы) не более 1 мА
• Ток, потребляемый приемником в режимах:
  формирования выходного сигнала «Внимание» не более 11 мА
  формирования выходного сигнала «Пожар» не более 35 мА
  формирования выходного сигнала «Неисправность» в режиме «Реле» не более 11 мА
  формирования выходного сигнала «Неисправность» в режиме «Ключ» не более 1,5 мА
• Величина скачка тока при формировании сигнала «Внимание» 7,5±0,75 мА
• Ток утечки при питании напряжением обратной полярности не более 2 мкА
• Длительность отключения питания для сброса не менее 2 с
• Инерционность срабатывания извещателя:
  типовая 5с
  максимальная 10с
• Инерционность фиксации извещения «Неисправность» в режимах:
  «Неисправность - память», «Неисправность - допуска» от 3 до 5с
  «Неисправность - луч» 2±0,5с
  «Неисправность - синхронизация», «Неисправность - сбой» от 40 до 70с
  «Неисправность - превышение», «Неисправность - снижение» от 40 до 70с
• Величина сопротивления замкнутых контактов оптореле:
  типовая 15 Ом
  максимальная 25 Ом
• Величина сопротивления разомкнутых контактов оптореле не менее 500 кОм
• Величина сопротивления изоляции выходных опторелейных цепей от цепей питания извещателя не менее 500 кОм
• Ток, коммутируемый опторелейными выходами не более 100 мА
• Напряжение, коммутируемое опторелейными выходами не более 100 В
• Предельное значение компенсации чувствительности 3 дБ (50%)
• Скорость компенсации:
  в режиме быстрой компенсации 0,12%/мин
  в режиме медленной компенсации 0,03%/мин
• Габаритные размеры приемо-передатчика:
  без юстировочного устройства не более 140х135х70мм
  с юстировочным устройством не более 185х150х140мм
• Масса приемо-передатчика:
  без юстировочного устройства не более 0,4кг
  с юстировочным устройством не более 0,6кг
• Габаритные размеры устройств выносных УВ-ПРД-ПРМ не более 55х55х21 мм
• Масса УВ-ПРД-ПРМ не более 0,04 кг
• Габаритные размеры рефлектора-отражателя ИП212-52М не более 246х210х13 мм
• Масса рефлектора-отражателя ИП212-52М не более 0,25 кг
• Диапазон рабочих температур от минус 30 до + 55°С
• Максимально-допустимая относительная влажность 98%
• Максимально допустимая частота вибрации 55 Гц
• Максимально-допустимая освещенность в месте установки 12 000 лк
• Степень жесткости по устойчивости к воздействию ЭМП четвертая
• Степень защиты оболочки по ГОСТ 14254 IP 40

  Комплектность:
• Извещатель пожарный линейный ИП212-52М (ИПДЛ-52М) в составе:
  Приемо-передатчик - 1
  Рефлектор-отражатель - 1
• Комплект принадлежностей:
  УВ-ПРД-ПРМ - 1
  Кронштейн настенный - 1
  Кронштейн потолочный - 1 (не входит в основной комплект и поставляется по отдельному заказу)
  Держатель - 1
  Болт 5Х16 ГОСТ 7805-70 - 4
  Болт 5Х35 ГОСТ 7805-70 - 2
  Шайба 5.10.016 ГОСТ 10450-78 - 6
• Комплект монтажных частей:
  Шуруп 4Х30 DIN 7996 - 4
  Дюбель 6Х30 - 4
• Руководство по эксплуатации 1
