Коммутатор TFortis PSW-2G6F+

69 600 ₽

Уличный гигабитный управляемый 8 портовый коммутатор с оптическим кроссом и РоЕ; 802.3af/at (PoE+, High PoE); 2х1000Base-X SFP, 6х10/100Base-Tx RJ-45 с РоЕ; Суммарная мощность РоЕ 160 Вт (2 порта до 60 Вт, остальные 4 порта до 30Вт); Грозозащита; Тревожные вх; 187...246 АС, 200 Вт; IP66; -55 ...+50°C; 360х240х120 мм. Возможность удаленного перезапуска камеры. В оптический кросс входит планка под адаптеры SC на 8 мест (duplex LC) и сплайс-кассета на 16 КЗДС. Контроль зависания IP-камер.

Внимание! В комплект НЕ входят: SFP-модули; оптические патч-корды; пигтейлы; КЗДС; оптические адаптеры.

TFortis PSW-2G6F+ - уличный 8-портовый гигабитный управляемый коммутатор для построения сетей IP-видеонаблюдения с применением мощных IP-камер. Коммутатор поддерживает питание PoE+ (IEEE 802.3at, High PoE). Два порта коммутатора предназначены для питания PTZ IP-камер с потреблением до 60Вт. Имеет встроенный оптический кросс.

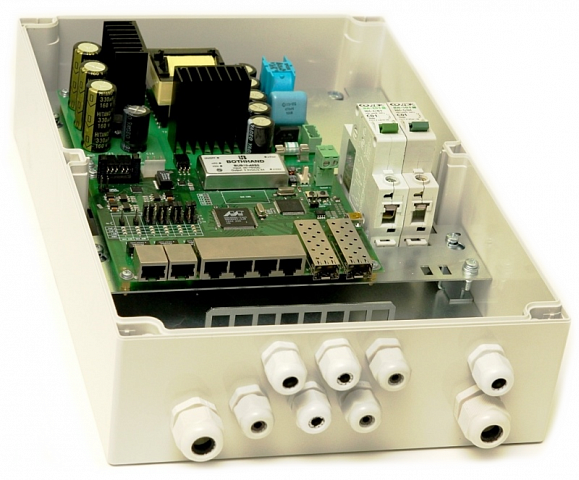

8-портовый коммутатор PSW-2G6F+ представляет собой всепогодный (IP66) компактный бокс (240х360х120 мм), изготовленный из прочного высококачественного пластика. Внутри блока установлена плата коммутатора, блок питания, оптический кросс и DIN-рейка.

Коммутатор на 8 портов PSW-2G6F+ является интегрированным решением. В его состав входят:

  • управляемый коммутатор с двумя гигабитными SFP слотами, для организации протяженных участков передачи данных по оптике;
  • 6 портов для подключения видеокамер;
  • PoE-инжектор для удаленного питания IP-камер и термокожов;
  • модули грозозащиты по питанию 220В и по Ethernet портам;
  • модуль контроля зависания видеокамер;
  • модуль предварительного прогрева термокожухов для комфортного запуска видеокамер;
  • блок питания 220В;
  • микроконтроллер для обеспечения сервисных функций и WEB управления;
  • оптический кросс и DIN-рейка;
  • компактный корпус и удобные элементы крепления;
  • автомат 6А.

Типовая схема применения 8-портового Ethernet комммутатора TFortis PSW-2G6F+:

Управляемый коммутатор на 8 портов TFortis PSW-2G6F+ удобно крепить к столбу (опоре) с помощью кронштейна для PSW.



Особенности:

Поддержка двойного PoE+ (IEEE 802.3 at)

Главной особенностью коммутатора PSW-2G6F+ является поддержка технологии двойного PoE+ (IEEE 802.3at), благодаря чему можно запитать любую PoE-видеокамеру по обычному Ethernet кабелю. Реализуется это следующим образом. По парам проводов 1,2 и 3,6 (вариант А) передается 30Вт и по парам 4,5 и 7,8 (Вариант В) передается также 30Вт. В итоге, в нагрузку поступает 60Вт. Такая схема питания поддерживается энергоемкими устройствами. Например, уличными PTZ-видеокамерами с заявленной мощностью 60Вт. Важно, что устройство поддерживает работу устройств, требующих обычное PoE (IEEE802.3af) с потреблением до 15Вт.

Встроенный оптический кросс

Коммутатор PSW-2G6F+ имеет исполнение со встроенным оптическим кроссом. Это позволяет разварить оптику непосредственно в корпусе коммутатора. Уже не потребуется ставить внешний шкаф, что позволит существенно сэкономить.

Соединение устройств «цепочкой»

Наличие 2-х гигабитных портов позволяет подключать PSW-2G6F+ в «цепочку». При этом используется только одно оптическое волокно. Это особенно актуально, когда арендуются линии связи или имеется дефицит свободных волокон оптического кабеля.

Построение отказоустойчивой сети (STP/RSTP)

Для обеспечения отказоустойчивой сети реализована поддержка протоколов STP/RSTP. Это дает возможность проложить между устройствами дополнительные каналы связи. Другими словами, у каждой видеокамеры будет альтернативный канал связи. В случае обрывов оптики или выхода из строя того или иного сетевого узла, трафик пойдет по альтернативным маршрутам. Рекомендуемая схема - «кольцо» с протоколом RSTP.

Гигабитная полоса пропускания

Гигабитные скорости позволяют прокачать суммарный трафик даже от мощных видеокамер даже при подключении их к PSW-2G6F+, соединенных в цепочку.

Реализация гигабитных портов на SFP модулях

Гигабитные порты реализованы SFP слотами. Теперь у Вас появилась возможность использовать тот SFP модуль, который является наиболее подходящим. Взять модуль на 2 км или на 80 км, с разъемом SC или LC, одномодовый или многомодовый, и др. – решать Вам. Если расстояние не более 100 м, Вы вообще можете оборудовать SFP слот "медным" SFP-модулем. Блоки PSW-2G6F+ могут поставляться как с предустановленными SFP модулями, так и без них, согласно спецификации заказа.

Комфортное включение видеокамер при низких температурах

Наиболее критичным моментом в работе видеокамеры являет процесс ее включения при низкой температуре окружающей среды. Именно холодный старт может стать причиной выхода из строя дорогой видеокамеры. Чтобы избежать подобных случаев, в блоке PSW-2G6F+ реализован предварительный прогрев термокожухов. Суть его заключается в том, что после подачи питания на блок, вначале будут запитаны нагревательные элементы термокожухов, а только потом через некоторое время и сами видеокамеры. Такая задержка позволяет обеспечить комфортные условия для запуска видеокамер, а Вам позволит сберечь дорогое оборудование.

Защита от «зависания» видеокамер

PSW-2G6F+ постоянно контролирует подключение видеокамеры к коммутатору. Если камера перестает отвечать на служебные запросы коммутатора, то принимается решение о ее зависании. После чего PSW-2G6F+ перезапускает видеокамеру по PoE. Данная функция позволяет минимизировать обслуживание системы видеонаблюдения на объекте. Эта функция может быть отключена программно.

Удаленное включение/выключение видеокамер

Поскольку PSW-2G6F+ питает камеры по PoE, то у оператора появляется возможность одним кликом мышки включить или выключить видеокамеру, что бывает необходимым при эксплуатации системы видеонаблюдения.

Грозозащита

Входы питания и порты, к которым подключаются видеокамеры, имеют элементы защиты от импульсных перенапряжений большой мощности (грозозащита). Это позволяет как самому коммутатору PSW-2G6F+, а также видеокамерам, функционировать в неблагоприятной электромагнитной обстановке.

Жесткие условия эксплуатации

PSW-2G6F+ не требует технического обслуживания и предназначен для круглосуточной работы в уличных условиях при температуре окружающей среды -60 .. +50 °C.

Управление через Web

Управление коммутатором осуществляется через простой и интуитивно понятный Web интерфейс. Перед тем, как установить коммутатор на объект требуется его предварительно сконфигурировать, как минимум установить сетевые настройки. В процессе функционирования можно проконтролировать состояние линков на портах, включить или выключить видеокамеру, продиагностировать целостность линии до видеокамеры и многое другое. С выходом новых прошивок будут увеличиваться возможности устройства. Это означает, что купив сегодня PSW-2G6F+ с одним набором функций, завтра Вы сможете увеличить свой функционал простым обновлением ПО. Они бесплатные и самое главное, для обновления Вам не потребуется демонтировать PSW-2G6F+. Все можно сделать удаленно по сети через дружелюбный Web интерфейс.



Интерфейсы

  • 6 портов 10/100Base-Tx RJ-45 PoE/PoE+;
  • 2 порта 1000Base-X SFP.

Коммутатор совместим с любыми гигабитными SFP-модулями.

Рекомендуемые к использованию SFP модули

Производительность

  • Коммутационная матрица: 5,2 Гбит/с;
  • Скорость коммутации: 10,65 Mpps;
  • Таблица МАС-адресов: 8К;
  • Буфер пакетов: 1 Мбит;
  • MTU: 1522 байта.

PoE

  • Стандарт PoE: 802.3af и 802.3at (PoE+, High PoE);
  • поддержка Passive PoE;
  • мощность на порт: 2 порта не менее 60 Вт, остальные 4 порта не менее 30Вт;
  • бюджет мощности PoE: 160 Вт.

Функции

  • Контроль зависания IP-камер;
  • питание IP-камеры и термокожуха по одному кабелю "витая пара";
  • предварительный подогрев термокожухов;

Протоколы

  • STP (802.1d)/RSTP(802.1w);
  • IGMP Snooping v2;
  • VLAN (802.1q);
  • Flow Control (802.3x);
  • Quality of Service(QoS, 802.1p).

Мониторинг

  • SNMP v1, v3;
  • Кабельный тестер;
  • SNMP Traps;
  • Syslog;
  • системный журнал;
  • датчик вскрытия;
  • сухие контакты для подключения внешних датчиков.

Управление

  • Web-интерфейс;
  • Telnet;

Физические параметры

  • Наработка на отказ не менее 75 000 часов (8,6 лет);
  • напряжение питания: ~ 220В (от 187В до 246В);
  • макс. потребляемая мощность: не более 200Вт;
  • степень защиты от внешних воздействий: IP66;
  • рабочая температура: от -60 до 50 °С;
  • масса: не более 2 кг;
  • размеры: 360 х 240 х 120 мм;
  • Оптический кросс:
    • планка под адаптеры: 8 мест, SC (duplex LC);
    • размер гильз для сплайс-кассеты: 40 или 60 мм.
    • количество мест в кассете: 16 КЗДС.

Внимание! В комплект не входят:

  • SFP-модули;
  • аксессуары для сварки оптоволокна.

Встроенная грозозащита

Производитель TFortis
