Комплект вального привода для секционных ворот DOORHAN SHAFT60KIT

КОМПЛЕКТ ВАЛЬНОГО ПРИВОДА SHAFT-60KIT
Состав комплекта :

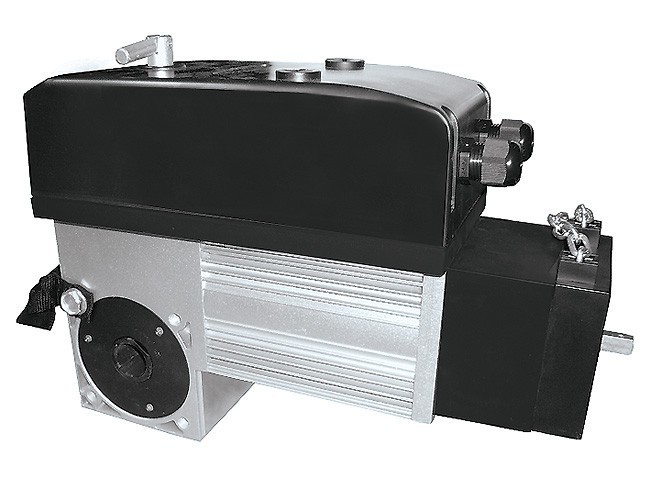

Привод SHAFT-60 со встроенным блоком управления
Удлинитель цепи до 8 м
Пост управления трехпозиционный
Комплект крепежа

Приводы серии Shaft-60 отличаются надежной конструкцией и стабильной работой при интенсивной эксплуатации. Электромеханические вальные приводы Shaft-60 предназначены для автоматизации промышленных секционных ворот площадью 28 м². Электроприводы Shaft-60 отличаются надежностью, эргономичным дизайном и адаптацией к российским условиям эксплуатации. Широкий диапазон рабочих температур, делает возможным использование привода в различных климатических поясах.
Приводы изготовлены с применением технологии «масляная ванна», при которой редуктор погружен в жидкую смазку. Такая технология позволяет приводам Shaft-60 выдерживать большие эксплуатационные нагрузки. За счет жидкого морозоустойчивого масла, залитого в корпус приводов, обеспечиваются высокие показатели теплоотдачи двигателя, что значительно продлевает срок их службы. Благодаря этой технологии приводы обладают низким уровнем шума и отсутствием вибрации при работе, повышенным КПД, плавностью хода и высокой интенсивностью использования (до 65%). Корпуса приводов, изготовленные из прочного алюминиевого сплава, надежно защищают все механические и электрические части от негативных воздействий окружающей среды. Высокий уровень теплоотдачи двигателя обусловлен также конструкцией корпуса привода, который снабжен большим количеством ребер охлаждения. Совокупность данных решений исключает выход из строя привода вследствие перегрева. Для открытия и закрытия ворот при отсутствии электроэнергии предусмотрен цепной редуктор. В случае долговременного отключения электроэнергии, редуктор можно разблокировать, повернув рычаг расцепителя, что позволит открывать и закрывать ворота вручную. Благодаря встроенному блоку управления привод имеет компактные размеры. Все необходимые электрические подключения сделаны на этапе производства, что существенно облегчает ввод привода в эксплуатацию и сокращает время монтажа.

Все приводы Shaft-60 проходят многоступенчатую проверку перед отгрузкой со склада. Механические и электронные части привода проверяются на специальном испытательном стенде более чем по 15 критериям, на соответствие требуемым значениям в обстановке, максимально приближенной к условиям эксплуатации. Крайние положения ворот настраиваются при помощи концевых выключателей кулачкового типа, регулировка которых осуществляется шестигранником. Конструкция кулачков предусматривает возможность грубой и точной настройки. Для обеспечения максимальной безопасности в каждом конечном положении используются два микровыключателя, один из которых является основным, а другой - дублирующим. В блоке концевых выключателей предусмотрена отдельная клемма для подключения светофора без использования дополнительного блока управления, и отдельный кулачек, отвечающий за отображение текущего положения ворот. При отсутствии возможности монтажа привода непосредственно на вал, он может быть установлен через дополнительную цепную передачу с отношением 1:1 или 1:1,5 для увеличения крутящего момента. Для идентификации привода Shaft-60 в период гарантийного обслуживания, на корпусе расположена специальная маркировка — индивидуальный код привода для быстрого определения даты производства, времени и места продажи, номера гарантийного талона. Наличие данной информации помогает существенно сократить стандартные сроки выполнения гарантийных обязательств.
Вальные приводы Shaft-60 поставляются в комплекте с трехпозиционным постом управления. Специально разработанная конструкция и размер кнопок обеспечивают максимальную точность нажатия, что позволяет использовать данный пост в промышленных целях. Цепь редуктора выполнена из высококачественной стали с оцинковкой толщиной более 12 мкм. Все звенья сварные, что обеспечивает повышенную надежность и долговечность. Цепь поставляется в комплекте с приводом длиной 8 м. Приводы Shaft-60 оснащены самоблокирующимся редуктором, который обеспечивает запирание ворот в крайних положениях и исключает необходимость установки дополнительных замков.
