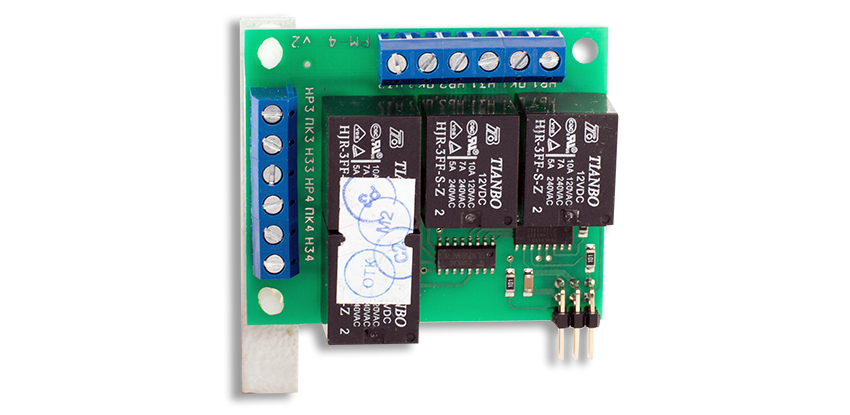

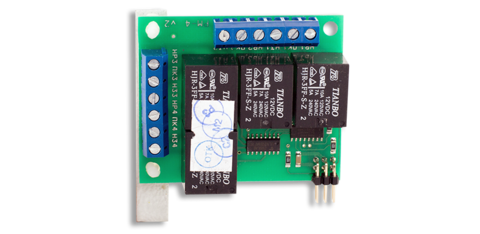

Релейный модуль на 4 мощных управляющих реле (250В, 7А) для установки в ППКОП модульного типа "Гранд Магистр-2-30" и блоки управления "Гранд Магистр БУ ПУ"; каждое реле может быть запрограммировано на сработку от любого количества ШС одного типа: охранного по схеме "И" или пожарного по схеме "ИЛИ". Логика работы реле соответствует логике работы реле ПЦН соответствующего ШС.
Предназначен для совместной работы с ППКОП «Гранд-Магистр-2, 4, 6, 8, 12, 16, 20, 24, 30»
Особенности
Каждое реле может быть запрограммировано на сработку от любого количества ШС одного типа: охранного по схеме "И" или пожарного по схеме "ИЛИ". Логика работы реле соответствует логике работы реле ПЦН соответствующего ШС. Один и тот же канал также можно приписывать к различным реле
Способ установки | внутрь прибора |
Тип подключения | 6-pin разъем (РМ) |
Ток, потребляемый модулем (все реле обесточены / все реле под напряжением) | 3 / 100 мА |
Параметры переключаемой группы контактов реле | ~ 250 В; 7 А = 24 В; 10 А |
Диапазон рабочих температур | от минус 30 до 55 °С |
Масса модуля, не более | 0,080 кг |
Производитель | Магистраль |
