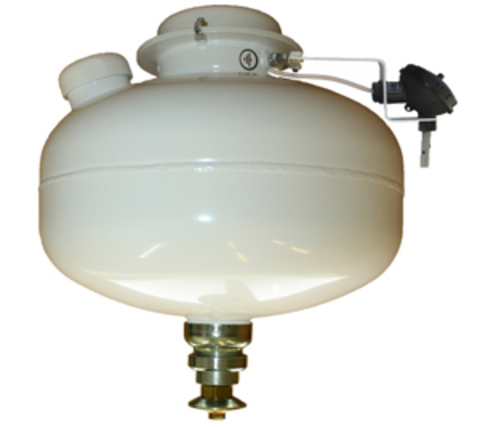

Модуль пожаротушения МУПТВ(С)-13.5-ГЗ-В-01-02 ТУНГУС

Снято с производства

МУПТВ(С)-13,5-… автономная, автоматическая модульная установка пожаротушения тонкораспыленной водой.  Предназначена для локализации и тушения пожаров класса А и электрооборудования, находящегося под напряжением до 1000 В.
Оснащена сигнально-пусковым устройством с  тепловым датчиком обнаружения возгорания. Запускает МУПТВ при росте температуры до 72С. Работает от батареек CR2032, не требует внешнего питания. Передает сигнал в шлейф пожарной сигнализации путём замыкания шлейфа без дополнительных модулей

Устройство и принцип работы автономной модульной установки МУПТВ(С)-13,5
Устройство МУПТВ(С)-13,5
На кронштейне 1, закрепленном гайкой 2 на заземляющем зажиме 3 МУПТВ 4 (см. рисунок 2), установлен электронный узел запуска 5 (устройство пусковое температурное). Вывода 6 элемента электропускового ИХГ, вставленные в трубку ПВХ 7, через гермоввод соедине-
ны с электронным узлом запуска 5.
Принцип работы МУПТВ(С)-13,5
При возникновении пожара и достижении в зоне размещения МУПТВ температуры окружающей среды (72±5)ºС от электронного узла запуска 5 подается электрический импульс на вывода 6 элемента электропускового, ИХГ генерирует газ, который создает давление внутри
корпуса МУПТВ для вскрытия мембраны и выпуска через ороситель в зону горения тонкораспыленной струи ОТВ. Одновременно с формированием на элемент электропусковой ИХГ электрического импульса в электронном узле запуска для подачи сигнала о запуске МУПТВ замыкается шлейф пожарной сигнализации (ШПС), провода которого через гермоввод соединены с электронным узлом запуска



Вместимость корпуса, л 15
- электрическое сопротивление, Ом 8…16
Высота установки, м 4…6
Габаритные размеры, мм:
Защищаемая площадь, м² 24.6
- диаметр 340
Время действия, сек 4
- высота 385
Характеристики цепи элемента электропускового:
Масса модуля (без ОТВ), кг 8.8
- безопасный ток проверки цепи, А, не более 0.03
Диапазон рабочих температур, °С +5…+50
- ток срабатывания, А, не менее 0.2
Производитель Источник плюс
