8 ШС, управление "Touch Memory" или кнопками с лицевой панели, выход питающего напряжения 12 В до 0,3 А; программируемая логика работы реле ПЦН и ШС, контролируемые на обрыв и К.З. выходы оповещателей, U-пит. 220 В, вход внешнего РИП, под АКБ 12 В /2.2 Ач, t-раб. -30...55 °С, 200х187х65 мм. Пластиковый корпус.

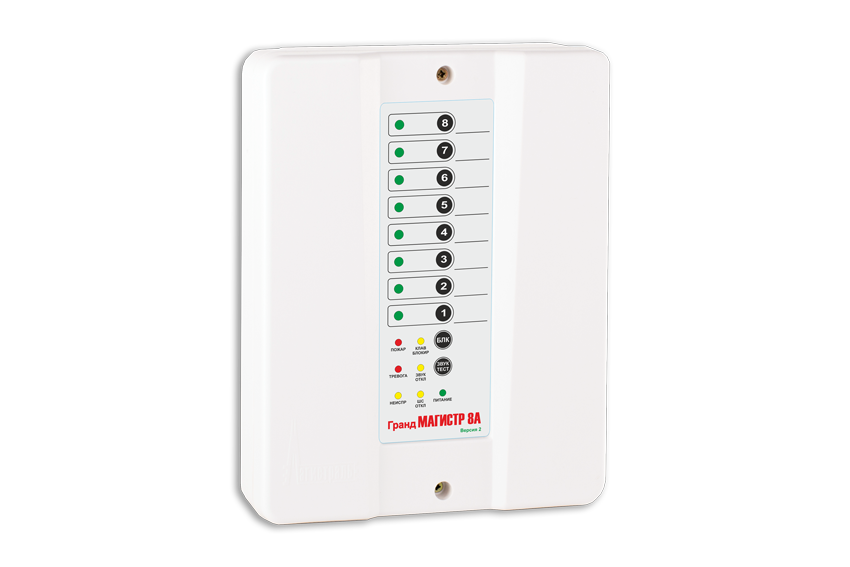

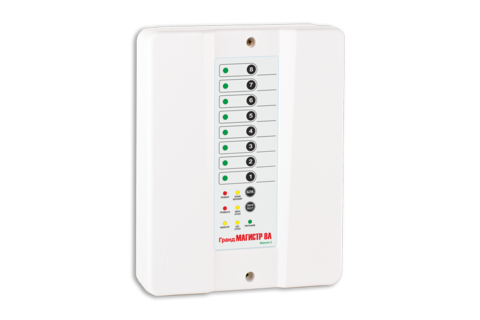

Прибор предназначен для контроля шлейфов сигнализации с установленными в них охранными, пожарными извещателями, а так же выдачи тревожных извещений и управления выносными оповещателями. Цепи всех оповещателей контролируются на обрыв и короткое замыкание.
Количество ШС | 8 |
Количество разделов для группового взятия на ШС контроль | 2 |
Количество реле ПЦН c перекидным контактом | 1 |
Количество реле ПЦН с нормально разомкнутым контактом | 2 |
Количество выходов для подключения оповещателей «Сирена» | 1 |
Количество выходов для подключения оповещателей «Световое» | 1 |
Количество выходов для подключения оповещателей «Табло ВЫХОД» | 1 |
Напряжение питания от сети переменного тока частотой 50 Гц | 130...280 В |
Тип встраиваемого аккумулятора | 12 В / 2,2 А*ч |
Максимальный ток, потребляемый прибором (без учета внешней нагрузки по цепи 12) в дежурном режиме от внутреннего резервного аккумулятора, не более: |
0,120 А |
Напряжение, выдаваемое прибором на внешнюю нагрузку | 12 ± 2 В |
Суммарный ток внешней нагрузки по цепи 12 В: - при наличии внешнего РИП, не более - при отсутствии внешнего РИП, не более |
1 А 0,3 А |
Сопротивление оконечного резистора | 7,5 кОм |
Время реакции на нарушение шлейфа | 300 мс |
Врем обесточивания всех ШС при взятии на контроль любого ШПС, не менее | 5 секунд |
Максимальное количество ключей Touch Memory на каждый ШС | 8 шт. |
Напряжение на выходе для подключения светодиодного индикатора ТМ | 3,3 В |
Максимальная длина линии для подключения считывателя ключей Touch Memory | 40 м. |
Параметры переключаемой группы контактов реле ПЦН | ~120В / 3А =24В / 3А |
Диапазон рабочих температур | от -30 до 55 °С |
Масса без аккумулятора, не более | 0,7 кг |
Габаритные размеры, не более | 200х187х65 мм |
Производитель | Магистраль |
