Шкаф TFortis CrossBox-2

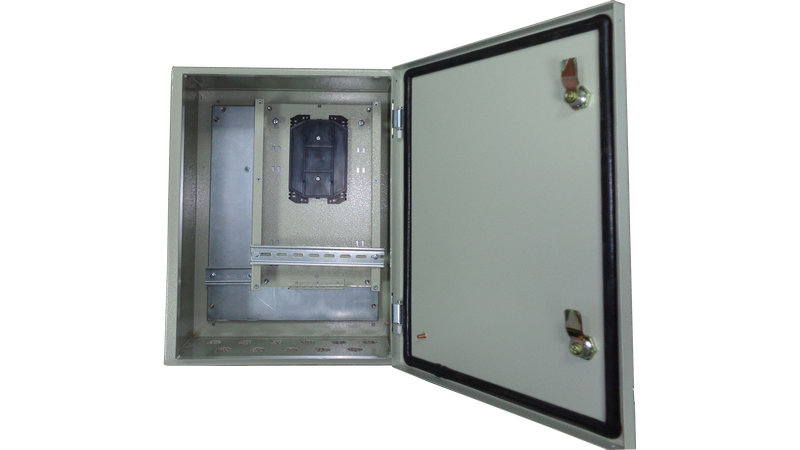

TFortis CrossBox-2 – это уличный шкаф IP54 адаптированный для коммутаторов TFortis PSW. Размеры шкафа 500х400х220 мм. Внутри шкафа установлен оптический кросс, который имеет элементы крепления  для коммутаторов TFortis PSW. Сплайс-кассета рассчитана на 32 комплекта защиты сварного соединения (КЗДС). Допускается установка сплайс-кассет в несколько этажей. Планка под 8 адаптеров с разъемом SC. Внутри шкафа имеется DIN-рейка для установки автоматов, приборов учета и другого оборудования.

Крепление шкафа к опоре производится с помощью кронштейнов TFortis.

В шкаф можно установить один большой коммутатор TFortis PSW:

• PSW-2G4F-UPS
• PSW-1G4F-UPS
• PSW-2G+
• PSW-2G6F+
• PSW-2G8F+
• PSW-2G2F+UPS

или до 2 маленьких коммутаторов:

• PSW-2G4F
• PSW-1G4F
• PSW-1
• PSW-1-45
• PSW-1-45-WiFi
• PSW-11.

Схемы применения

Вариант 1. Шкаф для коммутатора PSW-2G4F-UPS

Вариант 2. Шкаф для двух коммутаторов PSW-2G4F

Особенности:

Компактное решение

За счет многослойной структуры (коммутатор устанавливается поверх кросса) имеется возможность очень компактно разместить оборудование внутри шкафа.

DIN-рейка для дополнительного оборудования

В шкафу установлена DIN-рейка, на которой можно закрепить дополнительное оборудование (автоматы защиты, приборы учета и другое)

Удобный монтаж

Все компоненты TFortis Box удобно и быстро монтируются. Работы по установке можно разделить на две части. Вначале разваривается оптика, а затем устанавливается активное оборудование. Это позволяет разным бригадам производит инсталляцию системы.

Чертеж шкафа

Вид установки -  навесной

Толщина металла -1,5 мм

Тип покрытия - порошковое, шагрень

Цвет- RAL 7035, RAL 7032

Степень защиты по ГОСТ 14254 - IP 54

Угол открытия двери - 105°

Размер гильз для сплайс-кассеты - 40 или 60 мм.

Масса - 11кг.

Комплектация:

• Шкаф.
• Оптический кросс:
  • Сплайс-кассета под 32 шт. КЗДС.
  • Планка адаптеров SC - 1 шт.
  • din-рейка.
  • Эластичные кабельные вводы-сальники.
