Комплект МАКС для откатных самонесущих ворот

101 414 ₽

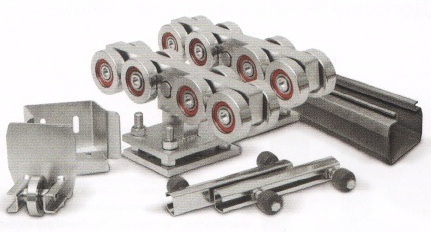

МАКС система РОЛТЭК — предназначена для производства тяжелых промышленных откатных ворот весом до 2-х тонн. Максимальная ширина перекрываемого воротами с заполнением проема составляет 12 метров.



Комплект МАКС для откатных самонесущих ворот

МАКС система РОЛТЭК — предназначена для производства тяжелых промышленных откатных ворот весом до 2х тонн. Максимальная ширина перекрываемого воротами с заполнением проема 12 метров.

вес створки ворот

до 2000 кг

ширина перекрываемого проёма

до 12 м (для ворот со сплошным заполнением)

Код 008 Опора МАКС
Защищена патентом на полезную модель.

Профессиональная 8-роликовая опора с цельной плитой, обеспечивающей высокую прочность. Конструкция опор обеспечивает их саморегулируемость и непрерывный контакт с направляющей не менее 6 роликов одновременно.
Опора МАКС (код 008) используется в системах с направляющей МАКС (код 014).
Опора МАКС - высокотехнологичное изделие, разработана выдерживать значительно большие нагрузки, чем требуется для перемещения створки ворот весом 2 тонны. Срок службы откатных ворот с использованием системы МАКС значительно увеличен.
Роликовые опоры в конструкции откатных самонесущих ворот воспринимают нагрузки от створки ворот и передают их на фундамент, обеспечивают перемещение створки в направлениях, предусмотренных конструкцией ворот.
В опорах используются усиленные подшипники 6306.2RS (ГОСТ 8882-75) со специальной негигроскопичной (не впитывающей влагу) низкотемпературной смазкой (до -60°), которые изготавливаются по специальному заказу РОЛТЭК и имеют маркировку «РОЛТЭК -60°». Резиновое двустороннее уплотнение обеспечивает герметичность подшипников. Низкотемпературные подшипники при низких температурах снижают нагрузку на автоматический привод, что увеличивает срок службы привода, а также позволяет устанавливать привод с меньшим запасом по мощности. Стопорное кольцо на центральной оси оцинковано и защищено от коррозии. Все эти параметры увеличивают срок службы откатных ворот, работающих на комплектующих РОЛТЭК.
Рекомендуемая нагрузка на опору МАКС (код 008):
F1 max = 3400 кг
F2 max = 1500 кг
Данное изделие полностью готово к монтажу и не требует обслуживания весь срок эксплуатации.
При монтаже рекомендуется учитывать правила регулировки опор и использовать для монтажа подставки регулировочные М20 МАКС (код 066).
Внимание! Во время выполнения сварочных работ при монтаже конструкции откатных ворот необходимо исключить возможность протекания сварочного тока через подшипники опор.

Код 014.6 / 014.9 Направляющая МАКС
Защищена патентом на полезную модель.

Направляющая является наиболее ответственным элементом в конструкции откатных ворот. Она обеспечивает передачу весовых нагрузок от створки ворот к фундаменту через опоры (код 008). При изготовлении откатных самонесущих ворот створку необходимо делать максимально жесткой, чтобы она выдерживала изгиб под собственным весом. Направляющая МАКС также предназначена для использования в конструкции подвесных ворот.
Направляющие МАКС (код 014) изготавливаются методом прокатки из качественной высокопрочной стали S355 исключительно европейского производства. Выбранная РОЛТЭК марка стали применяется при высоких требованиях к прочности и свариваемости, где невозможно применение простой конструкционной стали: при производстве транспортных средств, подъемных механизмов, балок, стрел - в конструкциях, где требуется низкий собственный вес, большая грузоподъемность и жесткость.
Поверхность направляющей защищена антикоррозийной смазкой. Смазку внутренней поверхности направляющей при монтаже производить не требуется.
При прокатке направляющих используется высококачественное оборудование, благодаря которому гарантируется высокая точность всех направляющих:
прямолинейность (допустимый изгиб) направляющей не более 1,5 мм/м
закручивание направляющей не более 0,5°/м
остальные допуски на размеры выполняются в соответствии с европейским стандартом EN 10162.
Вес 1 м.п. = 16,9 кг
Направляющие МАКС поставляются следующих длин:

код

длина

вес

толщина стенки

014.6

6 м

101,4 кг

5 мм

014.9

9 м

152,1 кг

5 мм

Код 026 Ролик концевой съемный МАКС

Ролик концевой создает дополнительную опору, совместно с ловителем нижним МАКС (код 032) снижает напряжение в области сопряжения направляющей МАКС (код 014) с опорой МАКС (код 008) в статическом закрытом состоянии ворот.
Конструкция ролика концевого МАКС обеспечивает абсолютную надежность крепления к направляющей при помощи сквозного болтового соединения.
Преимущество съемного ролика заключается в простоте сборки и обслуживания ворот. При настройке положения створки ворот концевой ролик должен полностью заходить в ловитель нижний. Створка ворот при этом должна приподниматься на 5-10 мм - это обязательное условие.
Внимание! Ввиду большой массы ворот с использованием системы МАКС рекомендуется использовать при проектировании и монтаже ворот 2 концевых ролика в сочетании с ловителями нижними с двух сторон ворот. Для тяжелых откатных ворот не рекомендуется использовать заглушки, не оснащенные роликом и ловителем нижним.
Внимание! Во время выполнения сварочных работ при монтаже конструкции откатных ворот необходимо исключить возможность протекания сварочного тока через ролик концевой.

Код 032 Ловитель нижний МАКС

Ловитель нижний воспринимает нагрузку от ролика концевого МАКС (код 026) в закрытом/открытом состоянии ворот. Кроме того, конструкция ловителя позволяет закрывать ворота при некоторых отклонениях створки от рабочей траектории движения. Ловитель закрепляется к капитальной стеновой конструкции, либо на опорной стойке со своим фундаментом. В нижней площадке ловителя нижнего предусмотрены дополнительные пазы для крепления, а также для вертикальной и горизонтальной регулировки.

Код 066 Подставка регулировочная М20 МАКС

Подставки регулировочные М20 МАКС (код 066) используется совместно с опорами МАКС (код 008). В конструкции откатных ворот подставки применяются для выполнения следующих функций:
  1. Облегчение монтажа ворот,
  2. Обеспечение регулировки положения опор в процессе эксплуатации ворот,
  3. Продление срока службы опор.
Тип Комплектующие
Производитель РОЛТЭК
