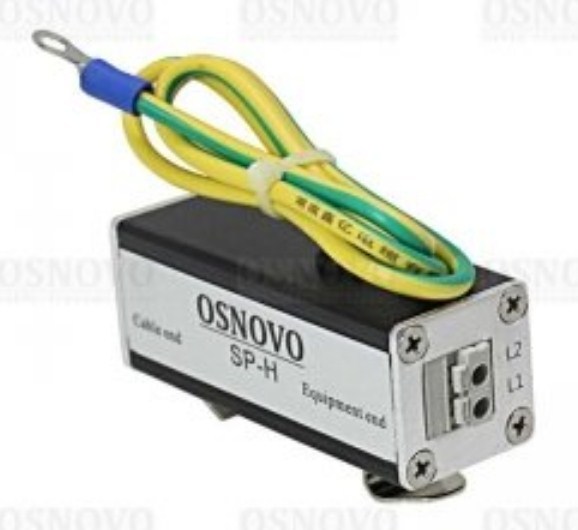

Устройство грозозащиты SP-H

Производитель: OSNOVO
В наличии
Оптовая цена: 1 615 ₽ (В том числе НДС)

Устройство грозозащиты цепей видео HDCVI/HDTVI/AHD одноканальное для кабеля витой пары. Двухступенчатая защита. Полоса пропускания видеосигнала до 80MHz. Максимальное длительное рабочее напряжение (Uс) DC6V. Номинальный ток разряда (8/20мкс, In) 5kA. Суммарный ток разряда (8/20мкс, Itotal) 10kA. Время отклика не более 1нс. Вх. - Клм.(2pin). Вых. - Клм.(2pin). Монтаж на DIN-рейку; 25x68x25мм; -40...+85°C.

Устройства грозозащиты OSNOVO SP-H предназначены для работы в цепях видеосигналов HDCVI / HDTVI / AHD и предотвращения выхода из строя оконечного оборудования такого как: видеокамеры, видерегистраторы и тд.



Устройство грозозащиты SP-H способно защитить оконечное оборудование в случае, когда для передачи HDCVI / HDTVI / AHD видеосигналов используется кабель «витая пара». Для подключения такого кабеля в SP-H предусмотрено 2 клеммных колодки (2pin) на вход и на выход.


Устройства грозозащиты обладают полосой пропускания до 80 МГц, позволяя тем самым передавать исходный сигнал без потери разрешающей способности и цветности.

SP-H спроектированы таким образом, чтобы предотвращать как удар молнии, так и скачки напряжения, которые могут быть вызваны различными факторами. Для этого в устройствах грозозащиты используются грозоразрядники и защитные TVS-диоды.

Устройства грозозащиты SP-H с успехом могут использоваться в системах видеонаблюдения HDCVI / HDTVI / AHD, смонтированных вне помещений для предотвращения выхода из строя оконечного оборудования (видеокамер, видеорегистраторов и тд.).

  • Тип устройства: устройство грозозащиты
  • Тип сигнала: HDCVI /HDTVI / AHD
  • Количество каналов: 1
  • Полоса пропускания: до 80 Мгц
  • Подключение: Под витую пару Вход/выход Клемм.2pin / Клемм.2pin
  • Номинальное напряжение (Uo: 5V
  • Максимальное длительное рабочее напряжение (Uc: 6V
  • Номинальный ток нагрузки (IL: 0.5 А
  • Суммарный разрядный ток линия-линия (Itotal: 10кА
  • Номинальный ток разряда линия-линия (In: 5кА
  • Суммарный разрядный ток линия-земля (Itotal: 10кА
  • Номинальный ток разряда линия-земля (In: 5кА
  • Уровень напряжения защиты линия-линия (Up: <20V
  • Уровень напряжения защиты линия-земля(Up: <20V
  • Уровень напряжения защиты 1kV/usС3 линия-линия (Up: <20V
  • Уровень напряжения защиты 1kV/usС3 линия-земля(Up: <20V
  • Время отклика (ta: <1нс
  • Вносимые потери: <1дБ
  • Размеры ШхВхГ (мм: 68x25x40
  • Рабочая температура: -40…+85°C
  • Дополнительно: Монтаж на DIN-рейку


Производитель OSNOVO
