Спектроанализатор Arinst SSA-TG LC

Производитель: KROKS
В наличии
Оптовая цена: 12 350 ₽ (В том числе НДС)

Arinst SSA TG LC – это портативный панорамный анализатор спектра, который предназначен для отображения спектров сигналов в основном диапазоне частот от 36 до 3000 МГц.

Прибор позволяет определить амплитуду и частоту спектральных компонент, входящих в состав сигнала.

Анализатор спектра отображает спектры сигналов всех распространенных технологий: Wi-Fi, 2G, 3G, 4G, LTE, CDMA, DCS, GSM, GPRS, ГЛОНАСС и т.д.

Важной особенностью устройства является наличие дополнительной функции следящего генератора.

Кроме основного диапазона частот 36-3000 МГц прибор имеет дополнительный расширенный диапазон от 3000 до 5990 МГц, в котором ошибка измерений выше, чем в основном диапазоне. При работе в расширенном диапазоне следует использовать прибор только для отображения сигналов для их оценки, но не для измерений.

Прибор предназначен в первую очередь для полевых работ, он имеет очень малые размеры и вес, отличается невысоким энергопотреблением. С его помощью сервисные центры и ремонтные бригады могут на месте выполнить ВЧ-анализ для проведения пусконаладочных или ремонтных работ. Кроме этого, наш анализатор идеально подходит для мастерских и радиолюбителей.

Например, с помощью прибора можно выполнить следующие работы:



  • навести внешнюю антенну на базовую станцию
  • провести экспресс-анализ радиочастотной обстановки
  • проверить правильность работы репитера сотовой связи
  • провести ремонт и настройку репитера, генератора, фильтра и т.д.

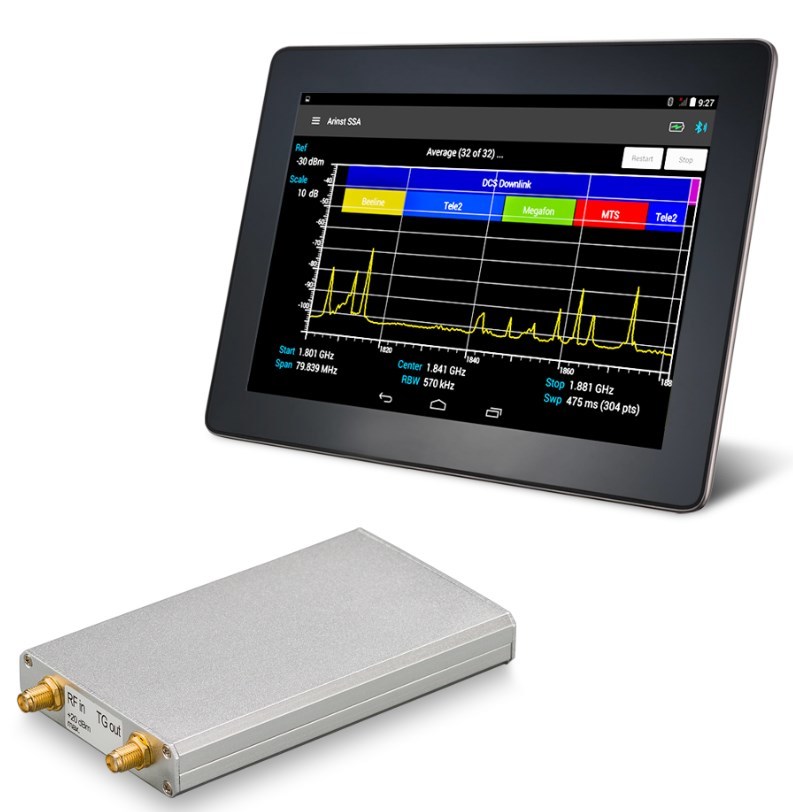

    Анализатор спектра выполнен в виде мобильного прибора, который подключается в измеряемую цепь. Анализатор Arinst SSA TG LC, не имеет встроенного аккумулятора и питается по USB кабелю и, не имеет Bluetooth-модуля. Передача всех данных и питание происходит по USB кабелю.

    Прибор управляется одним из двух способов:

    - при помощи смартфона или планшета под управлением Android

    - через компьютер или ноутбук с операционной системой Windows.

    Так как данные между прибором и смартфоном/планшетом/компьютером передаются по USB-кабелю, и по нему также осуществляется питание прибора, то смартфон и планшет должны поддерживать USB OTG (обычно это все новые устройства с Android 6 или выше).

    Все измеренные данные в реальном времени отображаются на экране смартфона/планшета/компьютера.

    Технические характеристики:

    (только для основного измеряемого диапазона частот 36-3000 МГц)

    • Отображаемый диапазон частот: 36—5990 МГц
    • Основной измеряемый диапазон частот: 36—3000 МГц
    • Динамический диапазон в полосе 36—3000 МГц: 70 дБ
    • Максимальная полоса обзора: 1000 МГц
    • Полоса пропускания ПЧ: 250 кГц, фиксированная
    • Скорость обзора в полосе 100 МГц: < 0.3 сек
    • Полка шума в полосе 36-3000 МГц: < -85 дБм
    • Волновое сопротивление: 50 Ом
    • КСВ в рабочем диапазоне частот: < 1,5
    • Внутренний аттенюатор: 0—30 дБ
    • Ошибка при аттенюации до 10 дБ: 2 дБ
    • Ошибка при аттенюации от 10 до 20 дБ: 5 дБ
    • Ошибка при аттенюации от 20 до 30 дБ: 8 дБ
    • Диапазон частот встроенного трекинг-генератора: 36-5990 МГц
    • Выходная мощность трекинг-генератора: -15...-25 дБм
    • Точность отображения сигнала в пределах динамического диапазона: 2,0 дБ
    • Максимальная входная мощность при аттенюаторе 0 дБ: +10 дБм
    • Максимальная входная мощность при аттенюаторе выше 20 дБ: +20 дБм
    • Максимальный входной измеряемый сигнал: +10 дБм
    • Максимальное постоянное напряжение на входе: 25 Вольт
    • Максимальный потребляемый ток при работе от USB: 350 мА
Производитель KROKS
