Модуль пожаротушения Тунгус 10 Взр-Т

Взрывозащищенность  МПП  обеспечивается  видом  взрывозащиты "искробезопасная  электрическая  цепь  "i"  по  ГОСТ  Р  51330.10-99 (МЭК 60079-11-99) для искробезопасного электрооборудования и выполнением  его  конструкции  согласно  требованиям  ГОСТ  Р  51330.0-99 (МЭК 60079-0-98).
Область применения взрывозащищенного МПП –  взрывоопасные зоны помещений  и  наружных  установок  класса  2  по  ГОСТ  Р  51330.9-99 (МЭК 60079-10-95), в которых возможно образование взрывоопасных смесей категории IIВ группы Т3 по ГОСТ Р51330.19-99 (МЭК 60079-20-96), согласно ГОСТ Р 51330.13-99 (МЭК 60079-14-96), гл. 7.3 ПУЭ, ПБ 09-540 и другим нормативным  документам,  регламентирующим  применение  электрооборудования во взрывоопасных зонах.
МПП  имеет  маркировку  взрывозащиты  электрооборудования 0ЕхiaIIВT3 Х и степень защиты от внешних воздействий по ГОСТ 14254-96 – IР43 для вводной коробки и IР67 для корпуса МПП.
МПП не предназначен для тушения загорания веществ, горение которых может происходить без доступа воздуха.
МПП предназначен как для тушения локальных очагов пожара, так и для пожаротушения в помещении по площади или объему.
МПП является изделием многоразового использования.
Вытеснение огнетушащего порошка производится газом, вырабатываемым источником холодного газа ИХГ-10(М) СИАВ 066614.025.000 ТУ.
УСТРОЙСТВО И ПРИНЦИП РАБОТЫ
Устройство МПП

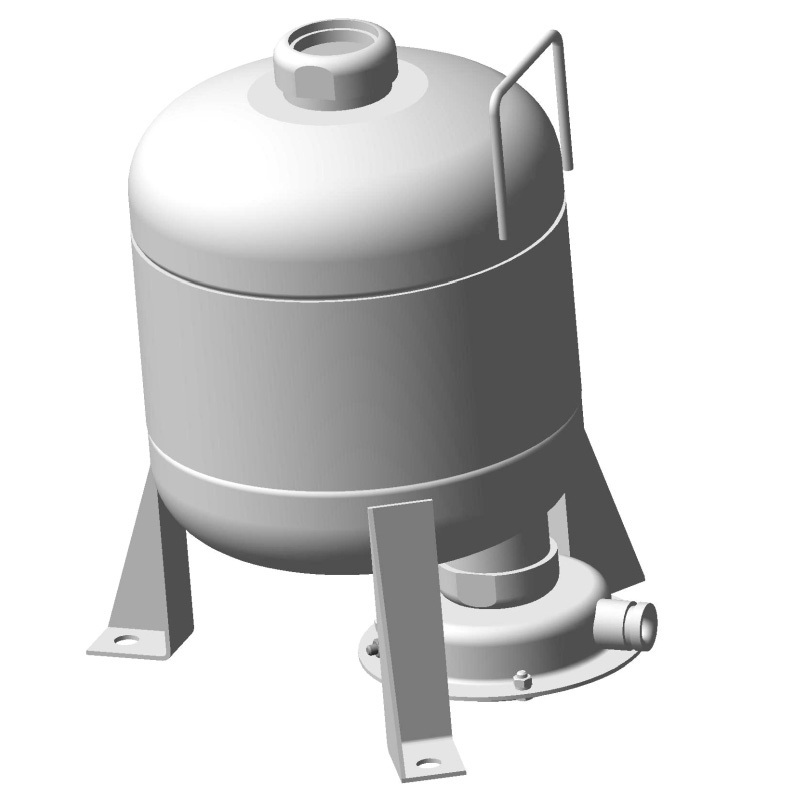

МПП (см. рисунок 1) состоит из корпуса 1, в котором размещаются огнетушащий порошок (ОП) 2 и источник холодного газа (ИХГ) 3. В верхней части    корпуса  находится  насадок-распылитель  4,  который  также  выполняет функцию сифонной трубки при выпуске ОП из корпуса. Выходное отверстие насадка-распылителя перекрыто мембраной 5. Соединительные  провода  элемента  электропускового  ИХГ  выведены  в коробку  6  через  герметизированный  узел  в  корпусе  МПП,  обеспечивающий требуемую  (не ниже IP67)  степень защиты от внешних воздействий. Наружные  концы  проводов  элемента  электропускового  (при  монтаже  по  разделу  6 настоящего паспорта) присоединены к зажиму контактному винтовому 7, установленному в коробке 6. Электрические зазоры и пути утечки между неизолированными  токоведущими  частями  (контактных  зажимов  и  проводников) составляют 3 мм. Монтажный кабель через кабельный ввод 8 входит в коробку 6 и подключается к зажиму контактному винтовому 7. В нижней части корпус МПП снабжен тремя опорами 9 для установки на полу.
МПП приводится в действие от импульса тока, который может вырабатываться:
- приборами приемно-контрольными охранно-пожарными;
- кнопкой ручного пуска;
- автономными сигнально-пусковыми устройствами (например, устройство сигнально-пусковое УСП-101).
Принцип работы
После подачи электрического импульса  на выводы элемента электропускового ИХГ 3 генерирует газ, который вспушивает ОП 2 и создает давление внутри корпуса МПП для вскрытия мембраны 5 и выброса через насадок-распылитель 4 струи ОП в зону горения.  Огнетушащий порошок не оказывает вредного воздействия на тело и одежду человека, не вызывает порчу имущества и легко удаляется. Утилизация  отходов  огнетушащего  порошка  должна  осуществляться  согласно  инструкции  «Утилизация  и  регенерация  огнетушащих  порошков»  М:  ВНИИПО, 1988.

Тип:Модули порошкового пожаротушения
Высота:376 мм
Диаметр:240 мм
Температура эксплуатации:-60+90
Срок службы, лет:5
Специальное исполнение:Взрывозащищенное
Высота установки до, м.:Напольный
Защищаемая S кл. А до м2:36 м2
Защищаемый V кл. А до м3:216 м3
Защищаемая S кл. B до м2:18.3 м2
Защищаемый V кл. В до м3:75 м3
