Модуль пожаротушения Тунгус 10ст Взр-Т

Область применения взрывозащищенного МПП – взрывоопасные зоны помещений и наружных установок класса 2 по ГОСТ 30852.9-2002 (МЭК 60079 -10:1995), в которых возможно образование взрывоопасных смесей категории ІІВ группы Т3 по ГОСТ 30852.19 -2002 (МЭК 60079 -20:1996).
Электрооборудование в составе МПП имеет маркировку взрыво- защиты 0Ex ia IIB T3 Gс Х и степень защиты от внешних возде йствий по ГОСТ 14254 -96 IР54 для вводной коро бки и IР67 для корпуса МПП.УСТРОЙСТВО И РАБОТА МПП
Устройство МПП

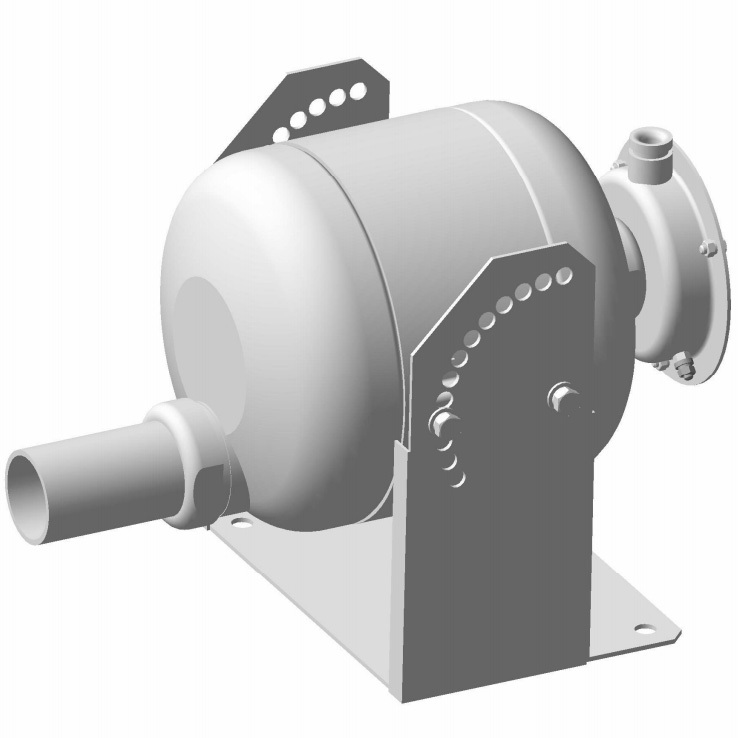

МПП (см. рисунок 1) состоит из корпуса 1, в котором размещаются огнетушащий порошок (ОП) 2 и источник холодного газа (ИХГ) 3. В нижней части корпуса находится насадок-распылитель 4, выходное отверстие которого перекрыто мембраной 5. Соединительные провода элемента электропускового ИХГ выведены в коробку 6 через герметизированный узел в корпусе МПП, обеспечива- ющий требуемую (не ниже IP67) степень защиты от внешних воздействий. Наружные концы проводов элемента электропускового скручены и опломбированы. Присоединение их к зажиму контактному винтовому 7, установленному в коробке 6, производится при монтаже. Электрические зазоры и пути утечки между неизолированными токоведущими частями (контактных зажимов и проводников) составляют 3 мм. Монтажный кабель через кабельный ввод 8 входит в коробку 6 и подсоединяется к за- жиму контактному винтовому 7. МПП снабжён кронштейном 9, обеспечивающим поворот модуля на необходимый угол при креплении его к потолку, стене или горизонталь- ной плоскости.
МПП могут приводиться в действие от импульса тока:
- приборами приемно-контрольными охранно-пожарными;
- кнопкой ручного пуска;
- автономными сигнально-пусковыми устройствами (например, устройство сигнально-пусковое УСП-101 ТУ 4371-004-21326303-96).
Принцип работы
При подаче электрического импульса на выводы элемента электро- пускового ИХГ 3 генерирует газ, который вспушивает ОП 2 и создает давление внутри корпуса МПП для вскрытия мембраны 5 и выброса через насадок-распылитель 4 струи ОП в зону горения

Тип:Модули порошкового пожаротушения
Высота:310 мм
Длинна:461 мм
Ширина:305 мм
Температура эксплуатации:-60+90
Возможность крепления под любым углом:Да
Срок службы, лет:5
Специальное исполнение:Взрывозащищенное
Высота установки до, м.:2,5-16
Защищаемая S кл. А до м2:80 м2
Защищаемый V кл. А до м3:240 м3
Защищаемая S кл. B до м2:36 м2
Защищаемый V кл. В до м3:60 м3
Защищаемая S кл. А до м2:80
