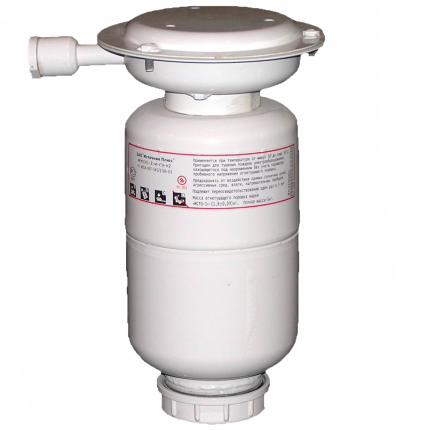

Модуль пожаротушения Тунгус 2 ВЗР

Область применения взрывозащищенного МПП – взрывоопасные зоны помещений и наружных установок класса 2 по ГОСТ 30852.9-2002 (МЭК 60079-10:1995), в которых возможно образование взрывоопасных смесей категории ІІВ группы Т3 по ГОСТ 30852.19-2002 (МЭК 60079-20:1996).

МПП имеет маркировку взрывозащиты электрооборудования 0Ex ia IIB T3 Gс Х и степень защиты от внешних воздействий по ГОСТ 14254-96 IР54 для вводной коробки и IР67 для корпуса МПП.

Предназначен для автоматического подавления очагов пожара классов А  (твердых  веществ),  В  (жидких  веществ),  С  (газообразных веществ)  и  Е (электрооборудования  без  учёта  параметра  пробивного  напряжения  огнетушащего порошка).

КОМПЛЕКТНОСТЬ
В комплект поставки МПП  входят:
1. модуль –1 шт.;
2. паспорт и руководство по эксплуатации - 1 экз.;
3. упаковка МПП – 1 шт.;
4. Потолочное крепление - 1 шт;

УСТРОЙСТВО И ПРИНЦИП РАБОТЫ
Устройство
МПП состоит из корпуса 1, в котором размещаются огнетушащий порошок (ОП) 2 и источник холодного газа (ИХГ) 3 с элементом электропусковым 4. В нижней части корпуса находится насадок-распылитель 5, выходное отверстие которого перекрыто мембраной 6. Модуль имеет заземляющий зажим 7. В верхней части  МПП снабжён кронштейном 8 для крепления к потолочному перекрытию (рисунок 1) или кронштейном 9 для крепления к стене (рисунок 2).
 МПП приводится  в  действие  от  импульса  тока,  который  может вырабатываться:
- приборами приемно-контрольными охранно-пожарными;
- кнопкой ручного пуска;
- сигнально-пусковыми  устройствами;
Принцип работы
После подачи электрического импульса на выводы элемента  электропускового 4 ИХГ 3 генерирует газ, который вспушивает ОП 2 и создает давление внутри корпуса МПП для вскрытия мембраны 6 и выброса через насадок-распылитель 5 струи ОП в зону горения.
Характеристики цепи элемента электропускового:
- безопасный ток проверки цепи - 0,03 А
- ток срабатывания, не менее - 0,12 А
а) для МПП нормального исполнения - 0,12 А
б) для МПП специального исполнения  - 0,15 А
- электрическое сопротивление - 8-16 Ом
МПП может быть укомплектован электронным узлом запуска (сигнально-пусковым устройством), при использовании  которого  модуль  обретает  функцию  самосрабатывания и используется в качестве автономного модульного средства порошкового пожаротушения.
Огнетушащий порошок не  оказывает вредного воздействия на тело и одежду человека, не вызывает порчу имущества и легко удаляется.
После срабатывания МПП для удаления продуктов горения и огнетушащего порошка, витающего в воздухе, необходимо использовать общеобменную вентиляцию. Допускается для этой цели применять передвижные вентиляционные установки. Осевший порошок удаляется пылесосом, сухой ветошью с последующей влажной уборкой.
