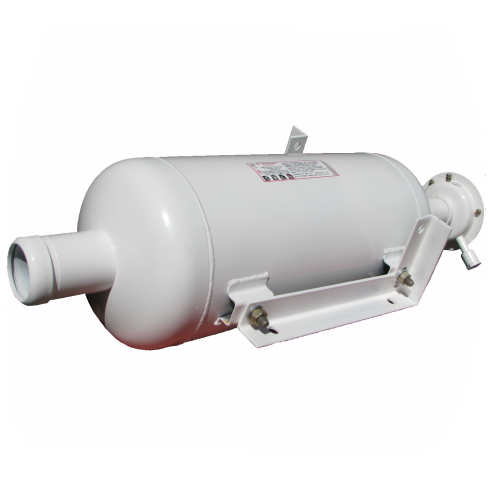

Модуль пожаротушения Тунгус 24 Взр

41 238 ₽

Модуль порошкового пожаротушения МПП(Н-Взр)-24-И-ГЭ-У2 предназначен для подавления очагов пожара классов А, В, С и Е (без учёта параметра пробивного напряжения огнетушащего порошка).
Область применения взрывозащищенного МПП – взрывоопасные зоны помещений и наружных установок класса 2 по ГОСТ 30852.9-2002 (МЭК 60079-10:1995), в которых возможно образование взрывоопасных смесей категории ІІВ группы Т3 по ГОСТ 30852.19-2002 (МЭК 60079-20:1996).
Электрооборудование в составе МПП имеет маркировку взрывозащиты 0Ex ia IIB T3 Gс Х и степень защиты от внешних воздействий по ГОСТ 14254-96 IР54 для вводной коробки и IР67 для корпуса МПП.

Вытеснение огнетушащего порошка производится газом, вырабатываемым источником холодного газа ИХГ-24(М) СИАВ 066614.025.000 ТУ.
МПП является изделием многоразового использования.
УСТРОЙСТВО И РАБОТА МПП
Устройство МПП
МПП (см. рисунок 1) состоит из корпуса 1, в котором размещаются огнетушащий порошок (ОП) 2 и источник холодного газа (ИХГ) 3. В передней части корпуса находится насадок-распылитель 4, выходное отверстие кото-рого перекрыто мембраной 5. На боковой поверхности корпуса имеются четыре резьбовые оси 6 для крепления опор, обеспечивающих регулирование угла наклона МПП и его установку на стапеле. Соединительные провода элемента электропускового ИХГ выведены в коробку 7 через герметизированный узел в корпусе МПП, обеспечивающий требуемую (не ниже IP67) степень защиты от внешних воздействий. Наружные концы проводов элемента электропускового скручены и опломбированы. Присоединение их к зажиму контактному винтовому 8, установленному в коробке 7, производится при монтаже. Электрические зазоры и пути утечки между неизолированными токоведущими частями (контактных зажимов и проводников) составляют 3 мм. Монтажный кабель через кабельный ввод 9 входит в коробку 7 и подключается к зажиму контактному винтовому 8.
МПП могут приводиться в действие от импульса тока:
- приборами приемно-контрольными охранно-пожарными;
- кнопкой ручного пуска;
- автономными сигнально-пусковыми устройствами (например, устройство сигнально-пусковое УСП-101 ТУ 4371-004-21326303-96).
Принцип работы
После подачи электрического импульса на выводы элемента электро-пускового 4 ИХГ 3 генерирует газ, который вспушивает ОП 2 и создает давление внутри корпуса МПП для вскрытия мембраны 6 и выброса через насадок-распылитель 5 струи ОП в зону горения

Тип:

Модули порошкового пожаротушения
Длинна:

738 мм
Ширина:

245 мм
Температура эксплуатации:

-50+50
Срок службы, лет:

12
Специальное исполнение:

Взрывозащищенное
Защищаемая S кл. А до м2:

75 м2
Защищаемая S кл. B до м2:

58 м2
Особенность:

Дальность тушения в кабельном канале до 32 м., на открытой площадке до 21 м.

Производитель	Источник плюс
