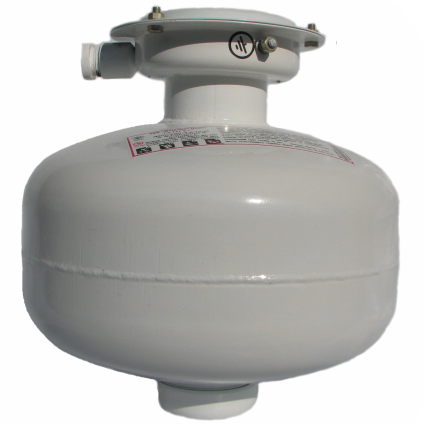

Модуль пожаротушения Тунгус 9 Взр-Т

Область применения взрывозащищенного МПП – взрывоопасные зоны помещений и наружных установок класса 2 по ГОСТ 30852.9-2002 (МЭК 60079-10:1995), в которых возможно образование взрывоопасных смесей категории ІІВ
группы Т3 по ГОСТ 30852.19-2002 (МЭК 60079-20:1996).
Электрооборудование в составе МПП имеет маркировку взрывозащиты 0Ex ia IIB T3 Gс Х и степень защиты от внешних воздействий по  ГОСТ 14254-96 IР54 для вводной коробки и IР67 для корпуса МПП.

УСТРОЙСТВО И РАБОТА МПП
Устройство МПП
МПП (см. рисунки 1 и 2) состоит из корпуса 1, в котором размещаются огнетушащий порошок (ОП) 2 и источник холодного газа (ИХГ) 3. В нижней части корпуса находится насадок-распылитель 4, выходное отверстие которого перекрыто мембраной 5.  Соединительные провода элемента электропускового ИХГ выведены в коробку 6 через герметизированный узел в корпусе МПП, обеспечивающий требуемую (не ниже IP67) степень защиты от внешних воздей-
ствий. Наружные концы проводов элемента электропускового скручены и опломбированы. Присоединение их к зажиму контактному винтовому 7, установленному в коробке 6, производится при монтаже. Электрические зазоры и пути утечки между неизолированными токоведущими частями (контактных зажимов и проводников) составляют 3 мм. Монтажный кабель через кабельный ввод 8 входит в коробку 6 и подключается к зажиму контактному винтовому 7.
В верхней части МПП снабжён кронштейном 9 для крепления к потолочному перекрытию (рисунок 1) или кронштейном 10 для крепления к  стене (рисунок 2).
МПП приводится в действие от импульса тока, который может вырабатываться:
- приборами приемно-контрольными охранно-пожарными;
- кнопкой ручного пуска;
- автономными сигнально-пусковыми устройствами (например, устройство сигнально-пусковое УСП-101).
Принцип работы
После подачи электрического импульса на выводы элемента электропускового ИХГ 3 генерирует газ, который вспушивает ОП 2 и создает давление внутри корпуса МПП для вскрытия мембраны 5 и выброса через насадок - распылитель 4 струи ОП в зону горения.

Огнетушащий порошок не оказывает вредного воздействия на тело и одежду человека, не вызывает порчу имущества и легко удаляется. После срабатывания МПП для удаления продуктов горения и огнетушащего порошка, витающего в воздухе, необходимо использовать общеобменную вентиляцию. Допускается для этой цели применять передвижные вентиляционные установки. Осевший порошок удаляется пылесосом, сухой ветошью с последующей влажной уборкой. Утилизация отходов огнетушащего порошка осуществляется в соответствии с правилами изложенными в паспорте на изделие.

МПП является изделием многоразового использования.

Тип:Модули порошкового пожаротушения
Высота:268 мм
Диаметр:286 мм
Температура эксплуатации:-60+90
Срок службы, лет:5
Специальное исполнение:Взрывозащищенное
Высота установки до, м.:2-13
Защищаемая S кл. А до м2:72 м2
Защищаемый V кл. А до м3:216 м3
Защищаемая S кл. B до м2:33 м2
Защищаемый V кл. В до м3:54 м3
