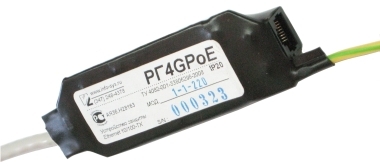

Устройство грозозащиты Info-Sys РГ4GPoE.х-1-220

966 ₽

Однопортовое устройство защиты для сетей 10/100/1000Base-TX внутри помещений

В основе работы устройств лежит принцип отвода опасных напряжений, возникающих в кабеле, на шину заземления через среднюю точку симметрирующего дросселя.
Диодный мост с TVS-диодом в диагонали обеспечивает подавление противофазных помех на сигнальной паре.

  Модели Gigabit Ethernet (1G)

РГ4GPoE. Схема.

Применение газонаполненного разрядника исключает появление уравнивающих токов в схемах с применением заземления на обоих концах кабельного сегмента. Напряжение срабатывания разрядника выбрано таким образом, чтобы обеспечить работоспособность изделия при случайном попадании фазного напряжения (220В) электросети общего назначения на жилы кабельного сегмента.

ПОДКЛЮЧЕНИЕ

Устройство включается в разрыв кабеля между защищаемым оборудованием и кабельным сегментом. Желто-зеленый провод устройства подключается к проводнику защитного заземления РЕ электрической сети. Электрическая проводка в помещении, где производится установка защитного устройства, должна быть выполнена по трехпроводной схеме TN-S.

Грозозащита Ethernet PoE. Пример изпользования

ВНИМАНИЕ !!!
Эксплуатация устройства при отключенном проводнике защитного заземления ЗАПРЕЩЕНА !

Не рекомендуется для подключения к защитному проводнику использовать корпус компьютера. Импульсный ток, проходящий через элементы корпуса, может повредить их и стать источником опасных напряжений для электронных компонентов, размещенных в корпусе



Артикул: РГ4GPoE-1-220_2
Код товара: 3251
Тип разъема: RJ45 (вилка) / RJ45 (розетка)
Поддержка PoE: Passive PoE / 802.3af/at (PoE+)
Макс. допустимое напряжение на кабеле, В: 220
Контакт для заземления: Да
Назначение: Внутреннее
Степень защиты корпуса: IP-20
Габариты: 95 х 35 х 20 мм
Производитель: Россия
Вес, кг.: 0,08 кг.
Производитель Info-Sys
