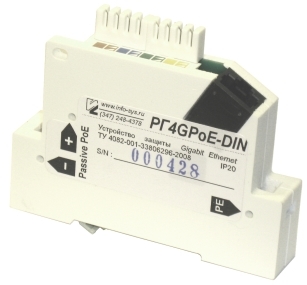

Устройство грозозащиты Info-Sys РГ4GPoE.x-1DIN-220

РГ4GPoE-1DIN-220 — устройство защиты 1 Гбит c кабельным коннектором LSA, разъёмом (розеткой) RJ45 и поддержкой технологии PoE 802.af/at. Предназначено для эксплуатации внутри помещений. Устанавливается на DIN-рейку.

Модули РГ4GPoE защищают оборудование, использующее Ethernet-соединения 10/100/1000 Мбит и поддерживающее технологию PoE стандарта 802.af/at от опасных перенапряжений, возникающих в кабельной сети в результате грозовых разрядов и бросков напряжения. Также, устройство имеет функцию инжектора питания при использовании в сетях с Passive PoE. В основе работы устройства лежит уникальный принцип отвода опасных напряжений, возникающих в кабеле, на шину заземления через среднюю точку симметрирующего дросселя. Диодный мост с TVS-диодом в диагонали обеспечивает подавление противофазных помех на сигнальной паре.

Применение устройства обеспечивает выравнивание до безопасного уровня разности электрических потенциалов на кабельном сегменте, который соединяет между собой защищаемое оборудование. Особенностью устройства является устойчивость его работы при случайном попадании фазного напряжения 220 В электросети общего назначения на жилы кабельного сегмента.

Преимущества изделий РГ4:

• Высокая степень подавления помех;
• Поддержка обеих схем организации дистанционного питания, предусмотренных стандартом IEEE 802.3at;
• Отсутствие ограничений по току, передаваемому в питаемое устройство. Стандарт IEEE 802.3at предусматривает ток до 1,2 А;
• Способность отводить на шину заземления большие токи силой от 5000 А и более при сохранении работоспособности;
• Низкие потери полезного сигнала: уровень потерь в устройстве меньше, чем в кабеле категории 5Е длиной 1 м.
• Устойчивость работы при случайном попадании фазного напряжения 220 В электросети общего назначения на жилы кабельного сегмента.
