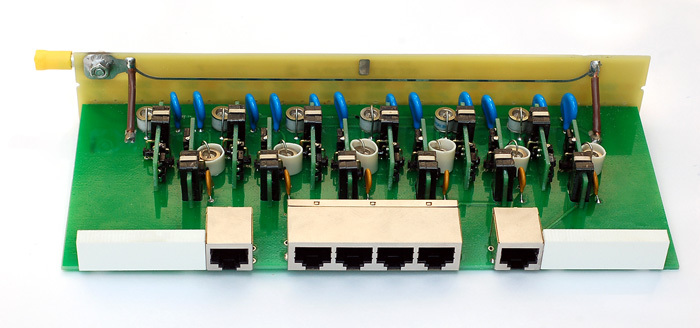

Устройство грозозащиты Info-Sys РГ4PoE-6LSA

3 327 ₽

Устройство защиты на 6 портов Fast Ethernet с поддержкой технологии PoE (HPoE, High PoE, High Power Over Ethernet, IEEE 802.3at).

Предназначен для защиты оборудования, использующего среду передачи Ethernet 10/100Base-TX, поддерживающих технологию PoE (Power Over Ethernet IEEE 802.3af), от опасных напряжений, возникающих в результате атмосферных разрядов (грозы) и индустриальных помех. Стандарт IEEE 802.3af предусматривает две схемы организации дистанционного питания для сетей Ethernet. Модуль РГ4РоЕ поддерживает обе схемы.

Схемы PoE

По сравнению с другими аналогичными устройствами данное изделие обладает следующими преимуществами:

Поддерживают обе схемы организации дистанционного питания, предусмотренные стандартом IEEE 802.3af.
Высокая стойкость. Способность отводить на шину заземления большие токи при сохранении работоспособности (5000 ампер и более!!!).
Высокая степень подавления помех.
Низкие потери полезного сигнала. (Уровень потерь в устройстве меньше чем в кабеле категории 5Е длиной 2 метра).
Работоспособность изделия при случайном попадании фазного напряжения (220В) на жилы кабеля.

ПРИНЦИП РАБОТЫ

В основе работы устройства лежит принцип отвода опасных напряжений, возникающих в кабеле, на шину заземления через среднюю точку симметрирующего дросселя.
Диодный мост с TVS-диодом в диагонали обеспечивает подавление противофазных помех на сигнальной паре.

Fast Ethernet (100M)

РГ4PoE. Схема.

Gigabit Ethernet (1G)

РГ4GPoE. Схема.

Применение газонаполненного разрядника исключает появление уравнивающих токов в схемах с применением заземления на обоих концах кабельного сегмента. Напряжение срабатывания разрядника выбрано таким образом, чтобы обеспечить работоспособность изделия при случайном попадании фазного напряжения (220В) электросети общего назначения на жилы кабельного сегмента.

ПОДКЛЮЧЕНИЕ

Устройство включается в разрыв кабеля между защищаемым оборудованием и кабельным сегментом. Желто-зеленый провод устройства подключается к проводнику защитного заземления РЕ электрической сети. Электрическая проводка в помещении, где производится установка защитного устройства, должна быть выполнена по трехпроводной схеме TN-S.

Грозозащита Ethernet PoE. Примеры использования

ВНИМАНИЕ !!!
Эксплуатация устройства при отключенном проводнике защитного заземления ЗАПРЕЩЕНА !

Не рекомендуется для подключения к защитному проводнику использовать корпус компьютера. Импульсный ток, проходящий через элементы корпуса, может повредить их и стать источником опасных напряжений для электронных компонентов, размещенных в корпусе.

Основные параметры

Подключение кабеля		Коннектор LSA
Подключение оборудования		Розетка RJ-45
Защищаемые проводники		1,2,3,4,5,6,7,8
Вносимые потери в полосе рабочих частот 5 - 95 МГц		< 0,4 дБ
Возвратные потери на частоте:	10 МГц	> 30 дБ
	50 МГц	> 20 дБ
	90 МГц	> 15 дБ
Переходное затухание между каналами на частоте 90 МГц		> 30 ДБ
Уровень ограничения напряжения дифференциальной помехи на сигнальных парах 1-2, 3-6		< ±7,5 В
Уровень ограничения напряжения синфазной помехи относительно потенциала «ЗЕМЛИ» (при скорости нарастания 1КВ/мкС)		< ±800 В
Время срабатывания дифференциальной защиты		< 10 нс.
Максимально допустимое напряжение на кабельных жилах (относительно потенциала "ЗЕМЛИ")*		250 (AC) 320 (DC)
Максимальный отводимый импульсный ток (импульс 8/20 мкС)		< 5 КА
Разброс параметров по каналам		< 10%
Размеры (без заземляющего провода и соединительного кабеля)		217х103х34 мм
Вес		250 Гр.

Производитель	Info-Sys
