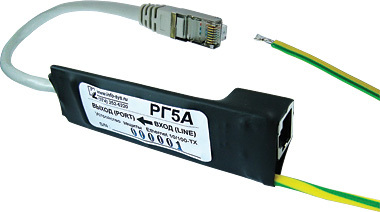

Устройство грозозащиты Info-Sys РГ5.х-1-90

РГ5 - грозозащита марки InfoSys, рекомендуемая для установки между удаленными участками ЛВС.

Без поддержки РОЕ!!!

РГ5 - грозозащита марки InfoSys, предназначенная для защиты сетевого оборудования Ethernet 10/100Base-TX от опасных напряжений, возникающих в результате атмосферных разрядов (грозы) и индустриальных помех. Устройства выделены в линейку РГ5 по признаку наличия гальванической трансформаторной развязки кабеля с оборудованием.

Преимущества грозозащит серии РГ5:

• Отсутствие электрической связи (гальваническая развязка) между защищаемым оборудованием и подключаемым кабелем.
• Высокая стойкость.
• Высокая степень подавления помех.
• Низкие потери полезного сигнала.
• Защитный чехол однопортовых устройств выполнен из пожаробезопасного самозатухающего полиэтилена.

Подключение грозозащиты РГ5:

Устройство включается в разрыв кабеля между защищаемым оборудованием и кабельным сегментом. Желто-зеленый провод устройства подключается к проводнику защитного заземления электрической сети.

ВНИМАНИЕ! Эксплуатация устройства при отключенном проводнике защитного заземления запрещена

Рекомендации по применению грозозащиты РГ5:

Полная защита оборудования предполагает размещение защитных устройств на обоих концах кабельного сегмента. Выбор устройств защиты зависит от конкретных условий применения. В качестве базового варианта следует принять размещение устройств РГ5 на обоих концах.  Этот вариант обеспечивает максимально высокую стойкость системы защиты, которую  можно применять для кабельных сегментов большой длины (80 метров и более), размещенных на большой высоте (10 метров и более).

Рекомендации по применению грозозащиты
Обустройство грозозащиты только на одном конце кабельного сегмента гарантированно создает проблемы на противоположном конце кабеля. Полная защита оборудования предполагает размещение защитных устройств на обоих концах кабельного сегмента. Применение газонаполненного разрядника в схеме подключения данного устройства к заземлению обеспечивает отсутствие уравнивающих токов в кабельных системах, неохваченных системой уравнивания потенциалов
