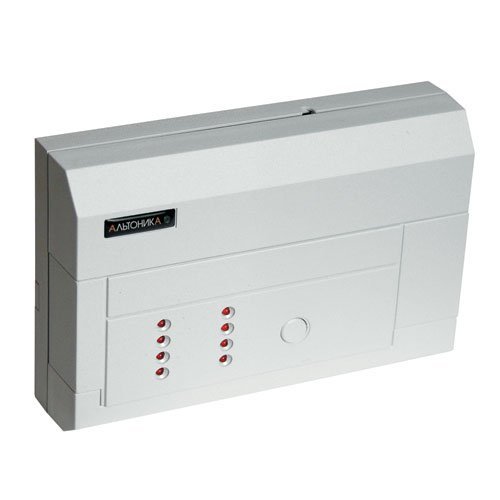

Устройство радиоприемное RR-701R15/4

Приемник АЛЬТОНИКА RR-701R15/4 входит в состав аппаратуры радиоуправления охранной сигнализации РИФ РИНГ-701 и предназначен для приема сигналов тревоги от носимых радиокнопок и стационарных передатчиков данной системы и выдачи тревожных извещений на приемно-контрольные приборы путем переключения контактов сигнальных реле. Возможен прием сигналов тревоги от стационарных передатчиков системы РИФ СТРИНГ-200 и от автомобильных передатчиков системы Reef Page RP-100/101.

С приемником могут использоваться до 15 передатчиков, разбитых на 4 группы (зоны охраны): 3 группы по четыре передатчика и 1 группа из трех передатчиков.

В простейшем случае в каждую группу может входить один передатчик. Перед использованием каждый передатчик должен быть зарегистрирован в памяти приемника с помощью процедуры обучения по эфиру. Дополнительное оборудование для обучения не требуется.

Приемник имеет 4 реле – по одному на каждую зону. При приеме сигнала от зарегистрированного передатчика включается звуковой сигнал, мигающим светодиодом отображается номер группы и срабатывает соответствующее реле. Прием радиосигналов от передатчиков разных групп происходит независимо, реле могут срабатывать одновременно и в любом сочетании.

Дальность передачи тревожных радиосигналов в условиях прямой видимости от радиокнопок достигает 1000 м, от стационарных передатчиков существенно больше.

Реальная дальность передачи зависит от наличия и характера препятствий распространению радиоволн (стен, потолочных перекрытий, строений), интенсивности радиопомех, напряжения питания батареи передатчика и т.п. В сложных условиях можно существенно увеличить радиус действия системы, подключив к приемнику выносную антенну.

• Информационная емкость: 15 передатчиков разбитых на 4 группы
• Напряжение питания: от 10 В до 15 В
• Ток потребления:
  -  в норме: не более 80 мА
  -  при всех включенных реле: не более 300 мА
• Параметры релейного выхода:
  - максимальное напряжение при токе до 100 мА:  72 В
  - максимальный ток при напряжении 24 В: 2 А
• Диапазон рабочих температур: от -20 до +40 оС
• Габаритные размеры (без антенны): 160 х 110 х 32 мм
