Устройство защиты Тахион УЗЛ-СД-24

Устройство защиты Тахион УЗЛ-СД-12(-24) предназначено для защиты оборудования, подключенного к шлейфам сигнализации (извещатели охранные (ИО), приборы приёмо-контрольные (ППК), сетевые контроллеры шлейфов сигнализации (СКШС)), линиям связи и линиям вторичного питания систем сигнализации, от импульсных перенапряжений (грозовых, электростатических разрядов и др.) в пределах 1 – 2 зон молниезащиты (в соответствии с МЭК 61312-1).

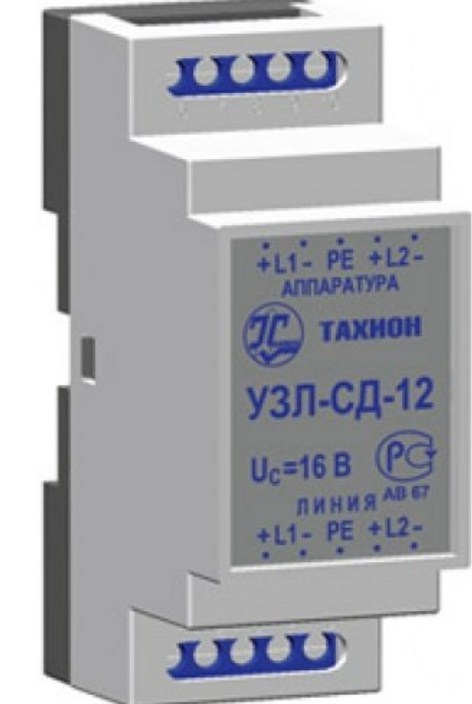

УЗЛ-СД-12 (УЗЛ-СД-24) по техническим и эксплуатационным характеристикам удовлетворяет требованиям МЭК 61643-21-2000, ГОСТ Р 51317.4.5-99. Степень защиты IP20 в соответствии с ГОСТ 14254. Конструктивно УЗЛ-СД-12 (УЗЛ-СД-24) выполнено в пластмассовом корпусе с креплением на 35мм DIN-рейку.

Технические характеристики Тахион УЗЛ-СД-12(-24)

• Единица измерения: 1 шт
• Габариты (мм): 86x58x35
• Масса (кг): 0.09
• Количество защищаемых пар 2
• Номинальное рабочее напряжение Un 12 В DC(УЗЛ-СД-12), 24 В DC(УЗЛ-СД-24)
• Макс. длительное рабочее напряжение Uc 16 В DC(УЗЛ-СД-12), 30 В DC(УЗЛ-СД-24)
• Номинальный рабочий ток In 100 мА
• Номинальный ток разряда (8/20 мкс) In(Линия-линия / линия-земля) 5 / 5 кА
• Суммарный импульсный ток (8/20 мкс) 10 кА
• Уровень напряжения защиты UP при In(Линия-линия / линия-земля), не более 32 / 32 В(УЗЛ-СД-12), 60 / 60 В(УЗЛ-СД-24)
• Вносимое сопротивление на цепь, не более 2,7 Ом(УЗЛ-СД-12), 4,7 Ом(УЗЛ-СД-24)
• Скорость передачи данных, не более 1 Мбит / сек
• Диапазон рабочих температур - 55С +85С
• Габаритные размеры 86 х 58 х 35 мм
